Датчик увімкненої передачі Lifan LF150-10B, 5 передач

Датчик увімкненої передачі для Lifan LF150-10B

Деталь призначена для мотоцикла Lifan LF150-10B із п’ятиступінчастою коробкою передач. Вона визначає вибране положення механізму перемикання та передає відповідний сигнал покажчику на панелі приладів. Справна індикація допомагає водієві контролювати ввімкнену передачу під час початку руху, розгону, уповільнення й зупинки, не покладаючись лише на оберти двигуна.

Призначення та конструкція

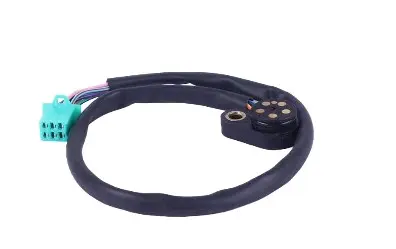

Датчик з’єднує механізм перемикання з покажчиком передач. Коли положення в коробці змінюється, контактна частина формує сигнал для відповідного позначення на панелі. Конструкція має круглу контактну площадку, вбудований джгут проводів, багатоконтактний штекер і кріпильний отвір. Провід уже з’єднаний із корпусом датчика, тому під час монтажу його потрібно правильно прокласти та приєднати штатний роз’єм без натягу.

Розташування контактів і схема підключення мають відповідати конкретній версії мотоцикла та його панелі приладів. Зовні подібна деталь, розрахована на іншу кількість ступенів, не є рівноцінною заміною: у неї можуть відрізнятися контактні позиції або підключення. Ця модель призначена саме для LF150-10B із п’ятьма передачами. Добирати її лише за об’ємом двигуна чи загальним виглядом корпусу не варто.

Коли потрібна заміна

Перевірити датчик доцільно, якщо номер передачі перестав відображатися, періодично зникає або покажчик помилково визначає положення. Подібні ознаки також виникають через нещільно приєднаний штекер, забруднені контакти, пошкоджені проводи чи несправність самої панелі приладів. До встановлення нової деталі оглядають доступну ділянку проводки та відповідний роз’єм: це допомагає не замінювати справний датчик через порушення з’єднання в іншому місці.

Що звірити під час вибору

• повне позначення моделі мотоцикла — Lifan LF150-10B;
• п’ятиступінчасте виконання коробки передач;
• форму та розташування круглої контактної частини відносно кріпильного отвору;
• конфігурацію штекера, кількість клем і положення напрямного ключа;
• довжину джгута й напрямок виходу проводів порівняно зі знятою деталлю.

Якщо на мотоциклі замінювали двигун, коробку, центральну проводку або панель приладів, орієнтуватися тільки на назву моделі недостатньо. У такому разі датчик порівнюють зі знятою деталлю за посадковою формою, кріпленням і роз’ємом. Переробляти штекер або змінювати порядок проводів без перевіреної схеми не рекомендується.

Встановлення та перевірка

Роботу виконують із вимкненим запалюванням. Спочатку звільняють доступ до місця встановлення, роз’єднують штекер, не тягнуть за проводи, і запам’ятовують маршрут джгута. Після зняття старої деталі перевіряють чистоту посадкового місця та стан відповідної контактної зони. Новий датчик встановлюють без перекосу; провід прокладають так, щоб його не затиснула кришка, він не торкався рухомих деталей і не залишався натягнутим. Кріплення затягують відповідно до вимог сервісної документації конкретного мотоцикла.

Після підключення перевіряють індикацію нейтралі та послідовне відображення всіх п’яти передач на нерухомому, надійно встановленому мотоциклі. Значення мають змінюватися разом із положенням механізму й не зникати під час легкого переміщення доступної ділянки джгута. Якщо показань немає або вони не відповідають вибраній ступені, повторно перевіряють посадку штекера, сумісність контактної частини та стан проводки. Такий контроль до остаточного складання заощаджує час і дає змогу одразу помітити помилку підключення.

Датчик підходить для відновлення штатного покажчика передач на Lifan LF150-10B із п’ятиступінчастою коробкою. Точне звірення конструкції зі знятою деталлю особливо важливе для мотоциклів після ремонту або заміни агрегатів.
