Поршень SEE для Honda Dio ZX 50, +0,75 (Ø40,75 мм)

Ремонтний поршень SEE для Honda Dio ZX 50

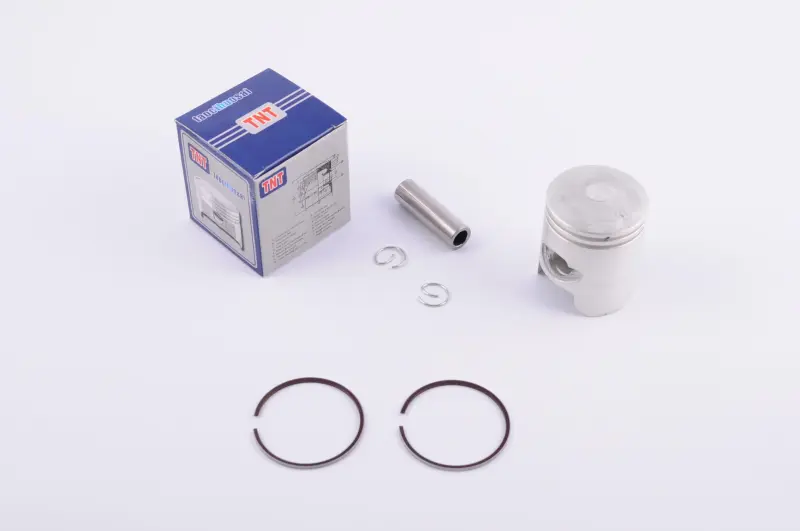

Поршень діаметром 40,75 мм призначений для ремонту двотактного двигуна Honda Dio ZX 50. Розмір +0,75 відповідає третьому ремонтному розміру: таку деталь добирають для циліндра, який обробляють під відповідний діаметр, а не для циліндра стандартного розміру 40,00 мм. Діаметр поршневого пальця становить 12 мм. Ці параметри дають змогу відрізнити потрібну позицію від зовні подібних поршнів для інших версій Dio та інших етапів ремонту.

Призначення деталі

У циліндрі поршень здійснює зворотно-поступальний рух, бере участь у стисканні паливоповітряної суміші та сприймає тиск газів після займання. Через поршневий палець і шатун зусилля передається на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан сполучених поверхонь і правильно обраний ремонтний розмір безпосередньо пов'язані з компресією, запуском двигуна та тягою скутера.

Заміна потрібна за наявності задирів на спідниці, пошкодження днища, зношення канавок під кільця, помітного стуку, падіння компресії або після розточування зношеного циліндра. Установлення поршня 40,75 мм доцільне лише тоді, коли результат вимірювання циліндра та обрана технологія ремонту вимагають саме цього розміру. Він не усуває овальність, конусність чи пошкодження поверхні без попередньої обробки циліндра.

Що перевірити під час добору

• Модель двигуна. Основне застосування — двотактні Honda Dio ZX 50; розмір 40,75 мм підтверджений для сімейства AF34/AF35. Для іншої модифікації самої назви Dio недостатньо.
• Фактичний діаметр. Циліндр вимірюють нутроміром у кількох поясах і напрямках. Рішення про перехід на +0,75 приймають за результатами дефектування, а не за попереднім замовленням або зовнішнім виглядом знятої деталі.
• Поршневий палець. Потрібний діаметр — 12 мм. Одночасно перевіряють посадку пальця, стан верхньої головки шатуна та голчастого підшипника.
• Геометрія поршня. Перед складанням порівнюють загальну висоту, відстань від осі пальця до днища, форму спідниці, розташування вікон і замків кілець зі знятим поршнем та даними конкретного двигуна.
• Кільця. Потрібні кільця для діаметра 40,75 мм із відповідною товщиною та розташуванням замків. Кільця від іншого ремонтного розміру або іншої версії поршня використовувати не можна.

Підготовка та встановлення

Циліндр розточують і хонінгують під фактичний розмір нового поршня із зазором, передбаченим ремонтними даними двигуна. Після обробки його ретельно очищають від абразивних частинок. До остаточного складання перевіряють проміжок у замках кілець у підготовленому циліндрі, вільний рух кілець у канавках і відсутність пошкоджень на крайках вікон.

Кільця встановлюють без надмірного розтягування, їхні замки суміщають із фіксувальними штифтами в канавках. Поршень орієнтують відносно впускних і випускних вікон так, як передбачено конструкцією двигуна. Палець має входити без перекосу, а стопорні кільця — повністю сісти в канавки. Перед запуском поверхні тертя змащують відповідною моторною оливою; після складання колінчастий вал має обертатися вільно, без заїдань і контакту поршня з деталями циліндра.

Цей поршень підходить для планового відновлення циліндро-поршневої групи Honda Dio ZX 50 на третьому ремонтному розмірі. Точний добір за діаметром 40,75 мм, пальцем 12 мм і геометрією конкретної модифікації допомагає зібрати двигун без випадкового поєднання деталей різних розмірних груп.
