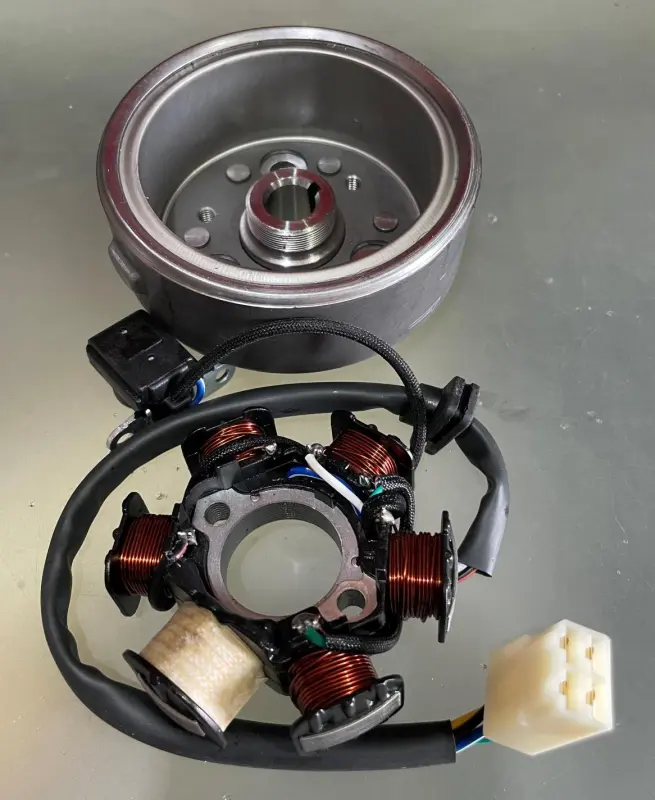

Генератор (магнето) ACTIVE у зборі, 5+1 котушок

Генератор (магнето) ACTIVE у зборі, конфігурація 5+1

Комплект призначений для мопедів сімейства ACTIVE та об’єднує взаємодіючі частини генератора: нерухомий статор з обмотками, ротор-маховик, датчик імпульсу й вивідний джгут із роз’ємами. Формат 5+1 позначає розташування шести котушкових позицій на статорній пластині. Така конфігурація є одним з основних критеріїв добору: вона має відповідати штатному виконанню двигуна та його проводки.

Призначення та принцип роботи

Статор нерухомо закріплюється на двигуні, а встановлений на колінчастому валу ротор обертається навколо його обмоток. Під час руху магнітного поля в котушках утворюється струм, потрібний бортовій електросистемі. Генератор бере участь у роботі запалювання, освітлення та заряджанні акумулятора. Розподіл функцій між виводами залежить від заводської схеми конкретної модифікації ACTIVE, тому підключення виконують за розпінуванням мопеда, не переставляючи контакти лише за кольорами дротів.

Виконання у зборі зручне під час ремонту, коли потрібно замінити не одну статорну пластину, а пов’язану пару статора й ротора. Спільна заміна доречна в разі пошкодження обмоток, порушення ізоляції, механічних дефектів ротора або невідповідності раніше встановлених деталей одна одній. Вивідний джгут уже з’єднаний зі статором, однак його роз’єми, кількість контактів і розташування окремих виводів потрібно зіставити зі старою проводкою.

Коли потрібна перевірка генератора

Підставою для діагностики стають пропуски запалювання, ускладнений запуск, нестабільна робота світла, відсутність нормального заряджання або помітне нагрівання пошкоджених з’єднань. Ці ознаки не завжди свідчать про несправність саме магнето: подібні прояви можливі через окиснені контакти, обрив проводки, погане з’єднання з масою, несправний регулятор-випрямляч чи акумулятор. До встановлення нового комплекту перевіряють суміжні компоненти, щоб ремонт усунув причину, а не лише її зовнішній прояв.

Що звірити перед замовленням

• Виконання двигуна: деталь добирають для версії ACTIVE з генератором формату 5+1, а не лише за зовнішньою назвою мопеда.
• Статорну пластину: порівнюють зовнішній і центральний діаметри, розташування кріпильних отворів, положення датчика та напрямок виходу дротів.
• Ротор: перевіряють його посадку на колінчастий вал, профіль центрального отвору, шпонковий паз і взаємне положення міток.
• Підключення: зіставляють корпуси роз’ємів, кількість контактів, окремі виводи, довжину джгута та розпінування штатної проводки.
• Склад деталі: ця позиція включає статор і ротор; її слід відрізняти від окремо представленого статора з такою самою конфігурацією котушок.

Рекомендації зі встановлення

Для зняття ротора використовують відповідний знімач: удари по корпусу можуть пошкодити магнітну частину, посадку або колінчастий вал. Перед монтажем оглядають шпонку та спряжені поверхні, встановлюють статор без перекосу й укладають джгут у передбаченому напрямку. Дроти не повинні потрапляти під кришку, торкатися ротора, що обертається, або проходити біля гострих крайок. Кріплення затягують із зусиллям, зазначеним у документації двигуна.

Після складання ротор обережно провертають вручну та переконуються, що він не зачіпає статор і датчик. Далі перевіряють запуск, стабільність запалювання, роботу освітлення й напругу заряджання на різних обертах. Генератор ACTIVE 5+1 підходить для ремонту лише за повної відповідності посадкової геометрії та підключення штатному магнето.
