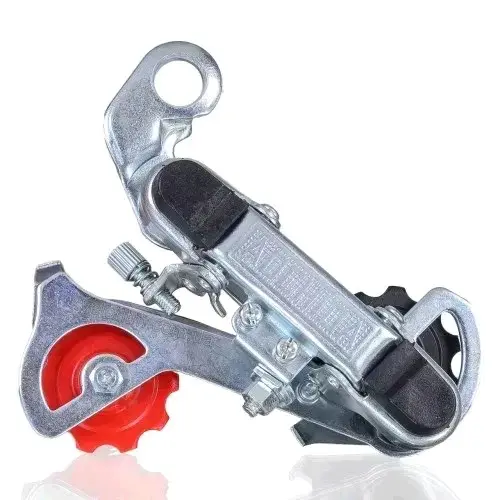

Задній перемикач VERE, болтове кріплення, малий ролик

Задній перемикач VERE з болтовим кріпленням і малим роликом

Модель призначена для велосипедної трансмісії із зовнішнім перемиканням: за командою манетки вона переводить ланцюг між задніми зірками та водночас вибирає його слабину. Це дає змогу користуватися різними передавальними відношеннями під час розгону, руху вгору та їзди рівною дорогою. Виконання VERE доречне для ремонту велосипеда, якому потрібен задній перемикач із кріпленням болтом і компактною роликовою частиною.

Призначення та конструкція

Перемикання відбувається через тросовий привід. Натягування або послаблення троса зміщує механізм упоперек, а підпружинена рамка супроводжує ланцюг під час переходу на сусідню зірку. Два зубчасті ролики в рамці мають різні завдання: верхній спрямовує ланцюг до вибраної задньої зірки, нижній бере участь у підтриманні потрібного натягу. Така схема одночасно відповідає за положення ланцюга відносно блока зірок і компенсує зміну його робочої довжини на різних передачах.

Конструкція має болтову точку кріплення, місце фіксації троса, регулювальний вузол троса та гвинти обмеження ходу. Малий ролик — важлива ознака саме цього виконання, тому під час заміни варто зіставити не лише загальну форму деталі, а й компонування рамки, розташування роликів і спосіб підведення троса. Перемикач установлюється позаду, поряд із тріскачкою або касетою, та працює разом із манеткою, тросом, ланцюгом і задніми зірками.

Що перевірити перед вибором

• Кріплення. На велосипеді має бути відповідна точка для болтового встановлення; форма й положення посадкового місця повинні відповідати перемикачу.
• Керування. Зіставте модель зі встановленою манеткою, кількістю задніх зірок і схемою ходу троса. Від цих параметрів залежить, чи займатиме роликова рамка потрібне положення на кожній передачі.
• Діапазон трансмісії. Перевірте розмір крайніх задніх зірок і необхідну компенсацію довжини ланцюга. Рамка не повинна впиратися в зірки, а натягу має вистачати для використовуваних поєднань передач.
• Розташування троса. Напрямок підведення оболонки та положення затискача мають давати змогу прокласти трос без різких перегинів і контакту з колесом.
• Габаритна сумісність. Порівняйте форму старого перемикача, положення роликів відносно зірок і вільний простір біля пера рами та спиць.

Встановлення та налаштування

Перед монтажем перевіряють стан точки кріплення: вона не має бути погнута, інакше напрямний ролик опиниться не в одній площині із зірками й досягти чіткого перемикання буде складно. Після закріплення ланцюг проводять крізь роликову рамку правильною траєкторією, а потім фіксують трос. Положення обмежувальних гвинтів виставляють на крайніх зірках: механізм повинен доходити до потрібної передачі, але не виходити за межі блока зірок. Далі натягом троса налаштовують послідовний перехід у всьому діапазоні.

Першу перевірку виконують за вільного обертання педалей, по черзі вмикаючи всі передачі. Ланцюг має переходити на сусідню зірку без постійного тріску, не прямувати до спиць і не сходити назовні з найменшої зірки. Якщо перемикання запізнюється в одному напрямку або ланцюг намагається повернутися назад, натяг троса коригують невеликими кроками та повторюють перевірку.

Коли потрібна заміна

Причиною заміни часто стають погнута рамка, ослаблена пружина, пошкодження місця кріплення або зношення роликів. Такі несправності проявляються неточним переходом між зірками, шумом, провисанням ланцюга чи неможливістю стабільно налаштувати передачі. Одночасно варто перевірити сам трос, оболонки, ланцюг, задні зірки та рівність посадкового місця: справний перемикач не компенсує заїдання троса або деформоване кріплення. Після встановлення періодично очищуйте ролики та контролюйте вільність їх обертання — це підтримує передбачувану роботу механізму.
