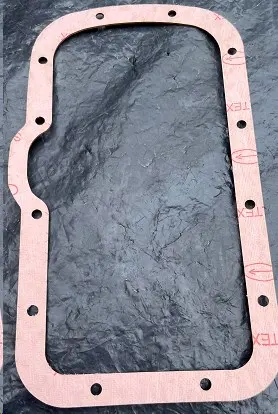

Прокладка піддона картера мотоцикла Урал із прокладкового картону

Прокладка піддона картера мотоцикла Урал

Деталь установлюється в нижній частині двигуна між картером і піддоном. Вона ущільнює рознімне з’єднання та перешкоджає виходу моторної оливи вздовж лінії стику. Прокладка призначена для ремонту двигуна мотоцикла Урал і виготовлена з прокладкового картону. Її цілісна контурна форма повторює периметр посадкової площини піддона, а розташовані по краю отвори слугують для суміщення з кріпленням.

Призначення та конструкція

Піддон кріпиться до картера болтами й закриває нижню частину двигуна, де міститься моторна олива. Між двома спряженими поверхнями потрібен ущільнювальний шар: без нього олива може проходити крізь мікронерівності стику. Ця прокладка утворює суцільний контур навколо відкритої порожнини піддона, не перекриваючи її центральну частину.

Форма деталі несиметрична: контур має заокруглені кути, бічний виступ і ряд кріпильних отворів уздовж усього периметра. Така геометрія визначає конкретне положення прокладки під час монтажу. Усі отвори мають вільно збігтися з отворами піддона та картера до встановлення болтів. Розтягувати або підрізати деталь для компенсації розбіжності не слід — це свідчить про невідповідну конфігурацію або неправильну орієнтацію.

Коли потрібна заміна

Нову прокладку встановлюють після зняття піддона під час ремонту, очищення внутрішніх деталей або обслуговування масляного насоса. Заміна також доречна, якщо вздовж з’єднання з’явилися сліди оливи, старий матеріал розірваний, продавлений, розтріскався чи пристав до обох площин і пошкодився під час розбирання. Повторне використання деформованої прокладки підвищує ймовірність негерметичного стику.

Перед придбанням варто визначити джерело підтікання. Олива може з’являтися не лише по периметру піддона, а й біля зливної пробки або надходити зі з’єднань, розташованих вище. Очищення зовнішньої поверхні та повторний огляд допомагають встановити, чи пов’язана несправність саме з прокладкою піддона.

Як перевірити сумісність

Позначення «Урал» визначає марку мотоцикла, проте для підбору до конкретного двигуна потрібно звірити геометрію посадкового місця. Основні орієнтири — загальний зовнішній контур, положення бічної ділянки, форма кутів, кількість отворів і відстані між ними. Найточніше рішення — зіставити нову деталь зі знятою прокладкою та чистою площиною піддона.

• Призначення: ущільнення з’єднання картера й нижнього піддона двигуна.
• Застосування: мотоцикли Урал за умови збігу конфігурації посадкового місця.
• Матеріал: прокладковий картон.
• Виконання: цілісна пласка рамка з центральним отвором і отворами під кріплення.
• Критерії підбору: контур, розташування всіх отворів та орієнтація асиметричних ділянок.

Рекомендації зі встановлення

Роботу виконують після зливання моторної оливи та зняття піддона. Залишки попередньої прокладки й забруднення потрібно обережно видалити з обох спряжених поверхонь, не залишаючи фрагментів біля отворів. Посадкові площини перевіряють на пошкодження та деформацію: нова прокладка не усуває глибокі задирки, вм’ятини або викривлений край піддона.

Прокладку укладають без складок і зміщення, після чого ще раз контролюють збіг усього контуру та кріпильних отворів. Болти спочатку встановлюють вільно, а потім затягують рівномірно в послідовності та із зусиллям, передбаченими настановою для обслуговуваної моделі. Надмірне затягування здатне продавити картон і деформувати край піддона. Після складання та заповнення двигуна оливою з’єднання оглядають спочатку на нерухомому мотоциклі, а потім після нетривалої роботи двигуна. Правильно підібрана й акуратно встановлена прокладка відновлює герметичність рознімного з’єднання без зміни штатної конструкції піддона.
