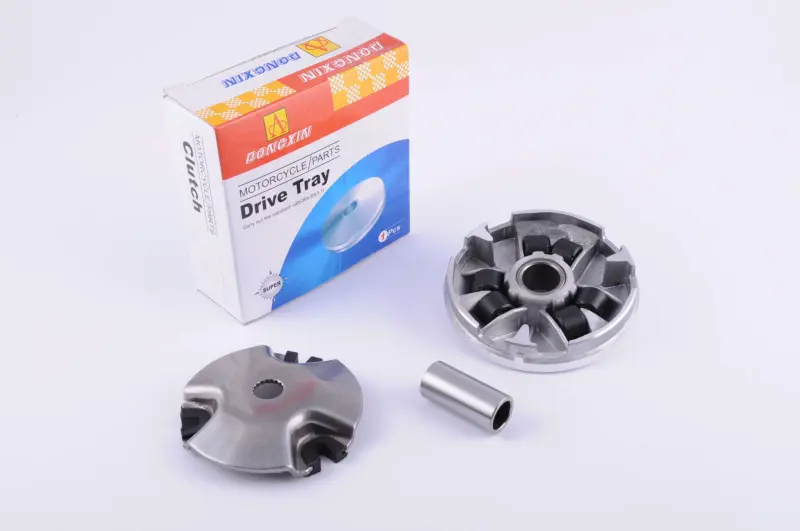

Передній варіатор DONGXIN Yamaha JOG 90 / 2T Stels 50, 16 мм, з пальцем

Передній варіатор для Yamaha JOG 90 і 2T Stels 50

Передній варіатор DONGXIN призначений для варіаторної трансмісії скутерів Yamaha JOG 90 і двотактних Stels 50 із валом діаметром 16 мм. Деталь установлюється в передній частині пасового привода та разом із пасом і веденим шківом змінює передавальне відношення під час розгону. Така схема допомагає двигуну працювати у відповідному діапазоні обертів, а трансмісії — поступово змінювати швидкість без ручного перемикання передач.

Конструкція включає рухому тарілку варіатора, напрямну пластину, шість роликів і центральний палець. Коли оберти зростають, ролики переміщуються своїми доріжками та впливають на рухому частину шківа. Відстань між поверхнями шківа змінюється, пас переходить в інше положення, а разом із цим змінюється передавальне відношення. Стан доріжок, роликів, пальця та контактних поверхонь безпосередньо пов’язаний із рівномірністю роботи переднього варіатора.

Коли потрібна заміна

Варіатор перевіряють у разі ривків під час старту, нестабільного розгону, стороннього шуму з боку трансмісії або відчутної вібрації. Підставою для заміни також є зношені доріжки роликів, биття, люфт, пошкодження поверхонь шківа чи ускладнене переміщення рухомої частини по пальцю. Перед монтажем нової деталі доцільно оглянути пас і відповідну частину привода: значне зношення сусідніх деталей може заважати нормальній роботі навіть після заміни варіатора.

Що перевірити під час підбору

• Модель техніки: позиція розрахована на Yamaha JOG 90 і двотактні версії Stels 50 зазначеного типу.
• Діаметр посадки: основний розмір — 16 мм. Варіатор з іншою посадкою не є взаємозамінним.
• Виконання старої деталі: порівняйте форму рухомої тарілки, напрямної пластини, розташування роликів і конструкцію центрального пальця.
• Стан суміжних деталей: пас, відповідний шків, кріплення та посадкова частина вала не повинні мати пошкоджень, здатних спричинити перекіс або биття.

Самої назви моделі скутера не завжди достатньо для точного вибору: на техніці однієї серії можуть використовуватися різні виконання трансмісії. До розбирання можна уточнити тип двигуна й діаметр вала за технічною документацією, а після зняття кришки — зіставити посадку та конфігурацію встановленого варіатора. Особливо важливо не плутати цю версію на 16 мм із поширеними варіаторами Yamaha JOG, розрахованими на вал 13 мм.

Рекомендації щодо встановлення

Монтаж виконують в очищеному відсіку варіаторної передачі. Ролики мають вільно розташовуватися в доріжках, напрямна пластина — ставати без перекосу, а рухома тарілка — переміщуватися по пальцю без заїдань. На поверхні, що контактують із пасом, не наносять мастило: вони повинні залишатися чистими та сухими. Перед затягуванням кріплення перевіряють правильну послідовність деталей і повну посадку варіатора на вал; момент затягування визначають за сервісними даними конкретного скутера.

Після складання слід переконатися, що пас установлений рівно, кришка не торкається обертових частин, а привод працює без нового шуму та вібрації. Правильно підібраний варіатор із посадкою 16 мм підходить для планового відновлення трансмісії Yamaha JOG 90 або 2T Stels 50, коли старі доріжки, ролики чи поверхні шківа вже не забезпечують рівномірного переміщення паса.
