Передній варіатор DONGXIN для Yamaha JOG 90 і 2T Stels 50, d-16 мм, комплект

Передній варіатор DONGXIN для Yamaha JOG 90 і 2T Stels 50

Комплект призначений для ремонту передньої частини варіаторної трансмісії скутерів Yamaha JOG 90 і двотактних Stels 50 з посадкою на вал діаметром 16 мм. Для Yamaha підтверджена модифікація JOG 90 3WF (CY90). Передній варіатор передає обертання від двигуна до ременя та під час руху змінює робочий діаметр шківа. Завдяки цьому трансмісія поступово змінює передавальне відношення: скутер рушає з місця, набирає швидкість і переходить у потрібний режим без ручного перемикання передач.

Конструкція та призначення комплекту

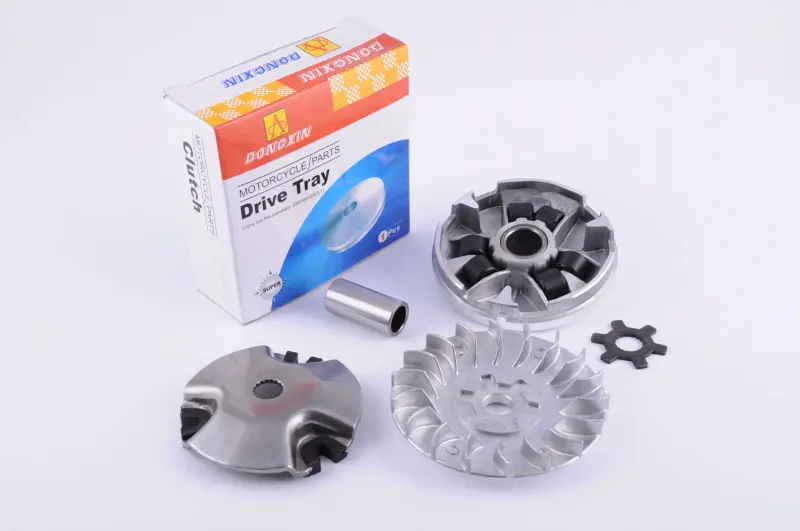

До комплекту входять деталі, зазначені для цієї версії DONGXIN: палець, щока та маточина переднього варіатора. Така конфігурація підходить для ремонту, коли потрібно замінити не одну окрему деталь, а основні сполучені компоненти переднього шківа. Зовнішня щока має радіальні лопатки, а внутрішня частина варіатора містить напрямні профілі. Усі компоненти встановлюються на спільній осі та мають вільно займати передбачене конструкцією положення без перекосу й стороннього тертя.

Під час роботи ремінь переміщується між щоками шківа. Зміна відстані між робочими поверхнями змушує ремінь переходити на інший радіус, унаслідок чого змінюється передавальне відношення. Стан доріжок, посадкових поверхонь, пальця та маточини безпосередньо впливає на рівномірність переміщення деталей. Зношення цих зон може супроводжуватися ривками під час розгону, стороннім шумом, вібрацією, люфтом або нестабільною роботою привода.

Що перевірити під час вибору

• Модель техніки: комплект розрахований на Yamaha JOG 90 і двотактні Stels 50; для Yamaha орієнтиром є модифікація 3WF (CY90).
• Тип двигуна: позиція належить до зазначених двотактних версій. Збігу лише назви марки без перевірки двигуна недостатньо.
• Посадка: основний підтверджений розмір — діаметр 16 мм. Його потрібно зіставити з валом і деталями демонтованого варіатора.
• Виконання деталей: порівняйте форму щоки, маточини, пальця, напрямних ділянок і взаємне розташування посадкових поверхонь зі старим комплектом.
• Стан суміжних компонентів: перед складанням перевірте ремінь, ролики, напрямні та поверхні шківа. Пошкоджені сусідні деталі можуть порушити роботу нового варіатора.

Установлення та обслуговування

Перед монтажем посадкові місця очищають від пилу, слідів зношення та забруднень. Деталі розміщують у передбаченій послідовності, не допускаючи перекосу пальця, маточини та щік. Ремінь під час складання повинен перебувати у правильному положенні й не заважати посадці зовнішньої частини шківа. Кріплення затягують із зусиллям, установленим виробником конкретного двигуна: недостатнє затягування може спричинити люфт, а надмірне — пошкодити різьбу або сполучені поверхні.

Після встановлення потрібно переконатися, що шків складений рівно, деталі не торкаються кришки трансмісії, а під час роботи немає биття та незвичного шуму. Первинна перевірка особливо важлива після заміни комплекту разом із ременем або роликами. Якщо старий варіатор руйнувався чи мав значне вироблення, з корпусу трансмісії слід видалити залишкові частинки до остаточного складання.

Коли потрібна заміна

Передній варіатор замінюють у разі вироблення доріжок, пошкодження робочих поверхонь щік, помітного люфту, биття або деформації деталей. Підставою для діагностики також є погіршення плавності старту, ривки під час набору швидкості та нестабільна реакція трансмісії. Ці ознаки можуть мати кілька причин, тому одночасно оцінюють ремінь, ролики й інші компоненти привода.

DONGXIN d-16 мм підходить для планового відновлення варіаторної трансмісії сумісних Yamaha JOG 90 і 2T Stels 50. Точне зіставлення моделі, модифікації, діаметра вала та геометрії знятих деталей допомагає вибрати потрібне виконання і правильно скласти передній шків.
