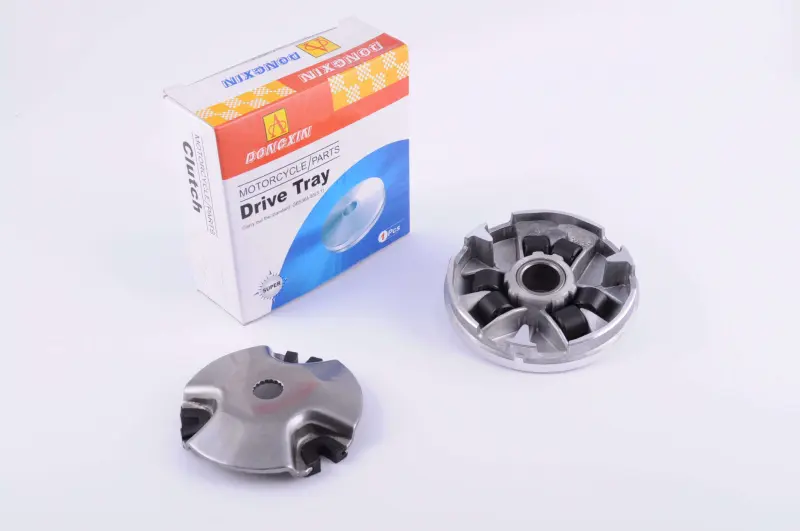

Передній варіатор DONGXIN Yamaha JOG 90 / 2T Stels 50, вал 16 мм

Передній варіатор DONGXIN для Yamaha JOG 90 і 2T Stels 50

Передній варіатор призначений для варіаторної трансмісії скутерів Yamaha JOG 90 і двотактних Stels 50 з валом діаметром 16 мм. Деталь бере участь у передаванні крутного моменту від двигуна до ременя та автоматично змінює передавальне відношення зі зростанням обертів. Завдяки цьому скутер може рушати, прискорюватися й переходити до швидкіснішого режиму без ручного перемикання передач.

Конструкція має похилі доріжки та ролики. Коли частота обертання збільшується, ролики розходяться від центра й переміщують рухому частину шківа. Половини шківа зближуються, ремінь виходить на більший радіус, а передавальне відношення змінюється. Після зниження обертів механізм рухається у зворотному напрямку. Стан доріжок, роликів, центральної посадки та поверхні контакту з ременем безпосередньо впливає на рівномірність роботи механізму.

Підтверджені параметри та застосування

• Тип деталі: передній варіатор трансмісії скутера.
• Марка: DONGXIN.
• Посадка на вал: діаметр 16 мм, 15 шліців.
• Діаметр щоки: 95 мм.
• Діаметр втулкової посадки: 21 мм.
• Заявлене застосування: Yamaha JOG 90 і двотактні Stels 50; окремі товарні картки також пов’язують цю деталь із Yamaha Jog 90 3WF (CY90).

Назви моделі недостатньо для безпомилкового підбору, адже на скутерах однієї серії можуть використовуватися різні варіанти трансмісії. Перед придбанням порівняйте стару деталь за діаметром вала, кількістю шліців, діаметром щоки та розміром втулкової посадки. Додатково зіставте загальну геометрію, розташування роликових доріжок і форму задньої напрямної пластини. Усі посадкові параметри мають збігатися без дороблення та примусового встановлення.

Коли варіатор потребує заміни

Перевірити передній варіатор варто, якщо скутер починає прискорюватися ривками, повільніше реагує на відкривання газу, нестабільно рушає або з боку трансмісії з’являється сторонній шум. Причиною можуть бути вироблення роликових доріжок, нерівномірне зношення роликів, люфт центральної посадки, биття чи пошкодження поверхні шківа. Остаточне рішення щодо заміни приймають після розбирання та огляду, оскільки подібні прояви також виникають через зношений ремінь, несправність заднього шківа або неправильну роботу інших деталей привода.

Що перевірити під час установлення

Перед монтажем очистьте внутрішню частину корпуса трансмісії від пилу та продуктів зношення, не пошкоджуючи поверхні деталей. Огляньте ремінь по всій довжині, перевірте його бічні грані на тріщини, розшарування та виражену нерівномірність. Окремо оцініть стан суміжних шайб, втулки, зовнішньої половини шківа, різьби та шліців колінчастого вала. Зношені сусідні деталі здатні погіршити роботу нового варіатора й спричинити повторне биття.

Ролики мають вільно розміщуватися у своїх доріжках і встановлюватися у передбаченій орієнтації. Напрямна пластина повинна сідати рівно, без перекосу. На поверхні, між якими рухається ремінь, не можна наносити мастило: забруднення зменшує зчеплення та може спричинити прослизання. Центральну гайку затягують способом і моментом, зазначеними в посібнику з ремонту конкретного скутера, використовуючи належний фіксатор або спеціальний інструмент.

Цей варіатор підходить для планового відновлення штатної варіаторної трансмісії, якщо підтверджено відповідність моделі та всіх посадкових розмірів. Точна перевірка параметрів перед монтажем допомагає зберегти правильне положення ременя, вільний рух рухомої частини шківа та передбачувану зміну передавального відношення в усьому діапазоні обертів.
