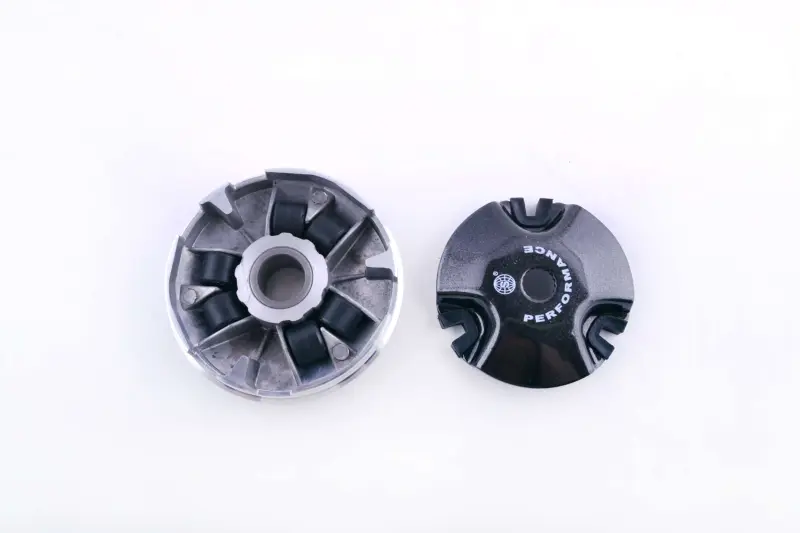

Передній варіатор Yamaha JOG 50, посадка 13 мм

Передній варіатор для Yamaha JOG 50

Передній варіатор призначений для обслуговування безступеневої трансмісії скутерів Yamaha JOG 50 з валом діаметром 13 мм. Він утворює ведучу частину пасового привода та разом із роликами, відповідною половиною шківа, пасом і заднім веденим шківом автоматично змінює передавальне відношення. Деталь підходить для відновлення штатної роботи трансмісії у разі зношення корпусу варіатора, напрямних доріжок або спряжених поверхонь.

Як варіатор працює у трансмісії

Зі збільшенням обертів двигуна ролики переміщуються похилими доріжками під дією відцентрової сили. Рухома половина ведучого шківа наближається до відповідної половини, а пас виходить на більший робочий радіус. Завдяки цьому трансмісія переходить від режиму, зручного для початку руху, до передавального відношення, потрібного під час набору швидкості. Коли оберти знижуються, механізм повертається у вихідне положення.

Стан доріжок і робочих поверхонь впливає на вільне переміщення роликів та паса. Вироблення, задирки, деформація або помітний люфт можуть супроводжуватися ривками під час розгону, вібрацією, стороннім шумом і нестабільною зміною передавального відношення. Перед заміною варто оглянути не лише сам варіатор, а й ролики, напрямні деталі, втулку, пас та спряжену половину шківа: встановлення нової деталі не усуває несправності інших компонентів привода.

Що перевірити під час підбору

• Модель скутера: варіатор розрахований на Yamaha JOG 50, проте в межах цієї родини існують різні покоління та виконання трансмісії.
• Посадковий розмір: основний параметр цієї позиції — діаметр 13 мм. Його потрібно зіставити з валом і розміром демонтованого варіатора.
• Геометрія: порівняйте зовнішній діаметр, ширину, профіль робочої поверхні, розташування роликових доріжок і форму задньої напрямної пластини.
• Суміжні деталі: ролики, втулка, напрямні та кріплення мають відповідати конфігурації встановленої трансмісії.

Позначення Yamaha JOG 50 і 13 мм недостатньо використовувати окремо: правильний підбір потребує збігу моделі, посадки та загальної геометрії. Якщо на скутері раніше замінювали двигун або компоненти трансмісії, орієнтуватися потрібно на фактично встановлений механізм. Не слід переносити ролики зі старого варіатора без перевірки їхнього розміру, маси та стану, адже ці параметри впливають на оберти перемикання і характер розгону.

Установлення та перевірка після ремонту

Перед складанням посадкові й робочі поверхні очищають від пилу, залишків паса та забруднень. Ролики розміщують у доріжках у правильній орієнтації, напрямну пластину встановлюють без перекосу, а пас розташовують так, щоб він не заважав повністю посадити деталі на вал. Олива та консистентне мастило не повинні потрапляти на поверхні, якими рухається пас: забруднення погіршує зчеплення та сприяє прослизанню.

Кріплення ведучого шківа затягують відповідно до вимог сервісної документації конкретної модифікації Yamaha JOG. Для утримання шківа застосовують належний інструмент, який не пошкоджує лопаті, крайки та посадку. Після складання перевіряють вільне обертання, правильне положення паса, відсутність перекосу й стороннього контакту з кришкою трансмісії. Перший запуск виконують із контролем шуму та вібрації; у разі нестабільної роботи двигун зупиняють і повторно перевіряють послідовність деталей.

Ця позиція підходить для планового ремонту передньої частини варіаторної передачі Yamaha JOG 50, коли підтверджені посадка 13 мм і збіг конструкції з демонтованою деталлю. Точне зіставлення до розбирання допомагає уникнути несумісності та зберегти коректну спільну роботу варіатора, роликів і паса.
