Передній варіатор Yamaha JOG 50 під вал 13 мм F-64

Передній варіатор Yamaha JOG 50 F-64

Комплект призначений для обслуговування варіаторної трансмісії скутерів Yamaha JOG 50 із посадкою під вал діаметром 13 мм. Передній варіатор приймає обертання від колінчастого вала та разом із приводним ременем і заднім шківом автоматично змінює передавальне відношення. Від стану його доріжок, роликів, напрямних і втулки залежать характер старту, рівномірність розгону та правильне переміщення ременя по шківу.

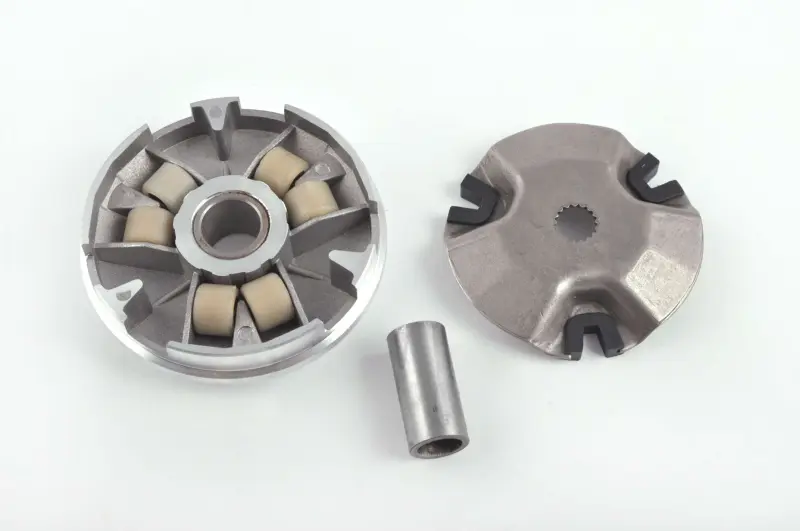

F-64 підходить для планового відновлення трансмісії та ремонту після зношення штатних деталей. У комплекті поєднані рухома щока із шістьма роликами, задня напрямна пластина з трьома слайдерами та циліндрична втулка, яку також називають пальцем варіатора. Такий склад дає змогу одночасно замінити кілька взаємопов’язаних деталей, не залишаючи в механізмі старі ролики або напрямні з нерівномірним виробленням.

Як працює передній варіатор

Коли оберти зростають, ролики переміщуються похилими доріжками та впливають на рухому щоку. Відстань між половинами ведучого шківа зменшується, тому ремінь виходить на більший робочий радіус. Після зниження обертів процес відбувається у зворотному напрямку. Так трансмісія змінює передавальне відношення без ручного перемикання передач. Вільний рух роликів і щоки має істотне значення: задирки, ступінчасте вироблення або перекіс заважають плавній зміні положення ременя.

Втулка задає положення рухомої частини на валу та спрямовує її під час осьового переміщення. Задня пластина утримує ролики в доріжках, а три слайдери спрямовують її відносно корпусу варіатора. Ці деталі діють спільно, тому під час діагностики оцінюють не лише поверхню шківа, а й стан роликів, втулки, слайдерів та посадкових місць.

Що перевірити під час вибору

• Модель техніки. Комплект розрахований на Yamaha JOG 50, проте в межах сімейства трапляються різні покоління та виконання трансмісії.
• Посадку на вал. Для F-64 зазначено діаметр 13 мм; цей параметр потрібно зіставити зі встановленим варіатором.
• Габарити старих деталей. Перед замовленням порівняйте зовнішній діаметр щоки, довжину й діаметри втулки, профіль посадки та загальну висоту складеного варіатора.
• Ролики та напрямні. Зіставте їхню кількість, форму й розміри з деталями знятого комплекту. Масу роликів слід враховувати окремо, якщо потрібно зберегти звичний режим роботи трансмісії.

Позначення JOG 50 саме по собі не замінює перевірку посадки: скутери різних років і модифікацій можуть відрізнятися виконанням шківа, втулки, роликів та суміжних деталей. Найточніше рішення — порівняти комплект зі знятим варіатором і врахувати код моделі двигуна або рами. Якщо трансмісію раніше доопрацьовували, додатково перевірте відповідність ременя, нерухомої щоки, шайб і кріплення.

Заміна та встановлення

Варіатор зазвичай перевіряють у разі ривків під час старту, нестабільного розгону, стороннього шуму з боку кришки трансмісії, помітного люфту або вироблення доріжок. Причиною для заміни також стають пласкі ділянки на роликах, пошкодження слайдерів, задирки на втулці, биття щоки та дефекти поверхні, якою рухається ремінь. Одночасно варто оглянути приводний ремінь і нерухому половину шківа: встановлення нового комплекту не усуне порушень, спричинених зношенням суміжних деталей.

Перед складанням очистьте корпус трансмісії від пилу та залишків зношення. Ролики мають розташовуватися у своїх доріжках, слайдери — правильно входити в напрямні, а втулка — переміщуватися без перекосу й заїдання. Поверхні контакту ременя зі щоками залишають чистими та сухими. Шайби й інші деталі встановлюють у передбаченій для конкретної модифікації послідовності, а гайку затягують із моментом із сервісної документації скутера. Після складання перевірте вільне обертання механізму та правильне положення ременя до запуску двигуна.
