Передній варіатор Yamaha JOG 50 Ø13 мм із пальцем DONGXIN

Передній варіатор DONGXIN для Yamaha JOG 50

Передній варіатор призначений для обслуговування пасової трансмісії скутерів Yamaha JOG 50 із посадкою під вал діаметром 13 мм. Деталь працює разом із приводним пасом і заднім шківом: зі зміною обертів рухома частина зміщується, робочий діаметр паса змінюється, а трансмісія плавно переходить між передавальними відношеннями. Від стану цього механізму залежать характер старту, рівномірність розгону та правильне переміщення паса по шківу.

Конструкція та призначення

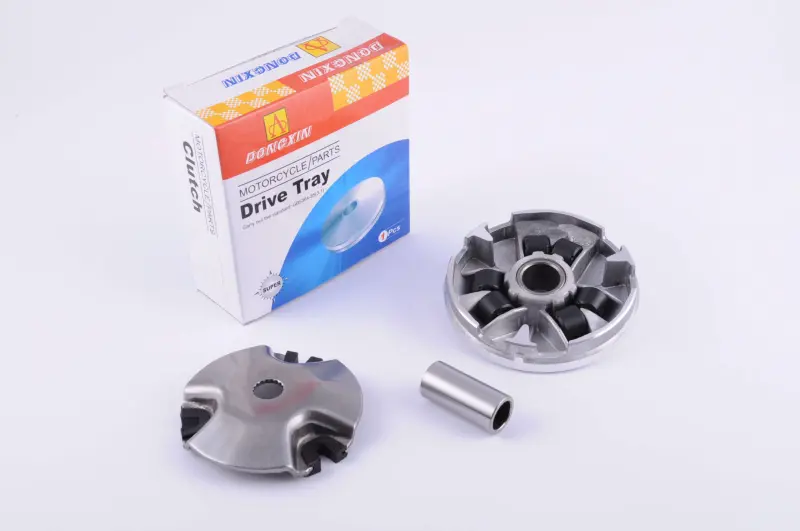

Варіатор має шестидоріжкову роликову конструкцію. Усередині встановлено шість роликів, які переміщують рухому щоку під час набору обертів. Також передбачений центральний палець, яким щока повинна рухатися вільно й без перекосу. Компонування відповідає передній частині варіаторної трансмісії Yamaha JOG 50 із посадковим діаметром 13 мм. Виріб підходить для штатного ремонту, коли потрібно відновити справну геометрію шківа та нормальну роботу пасового привода.

Заміна може знадобитися в разі вироблення роликових доріжок, помітних подряпин або пошкоджень робочих поверхонь, люфту центральної посадки чи ускладненого переміщення щоки по пальцю. Зношення роликів нерідко проявляється ривками під час розгону та нестабільною зміною передавального відношення. Перед розбиранням варто виключити інші причини подібних симптомів: пошкодження або забруднення паса, несправність заднього шківа та зношення сполучених деталей.

Як перевірити сумісність

Основний розмір для добору цієї версії — діаметр посадки 13 мм. Назви Yamaha JOG 50 недостатньо, адже в родині трапляються різні покоління та варіанти трансмісії. Перед замовленням потрібно визначити код моделі або двигуна скутера, виміряти вал і зіставити геометрію старого варіатора. Товарні картки цієї позиції зазначають застосування для JOG 50 серій 2JA, 3KJ, 5BM і SA-16, проте остаточний вибір слід робити за фактичними розмірами конкретного скутера.

• Посадка: під вал діаметром 13 мм.
• Розташування: передня частина пасової варіаторної трансмісії.
• Роликова схема: шість роликів і шість напрямних доріжок.
• Палець варіатора: передбачений для напрямленого переміщення рухомої щоки.
• Призначення: ремонт трансмісії Yamaha JOG 50 у разі зношення або пошкодження переднього варіатора.

Що порівняти зі знятою деталлю

Крім діаметра вала, порівняйте зовнішній профіль щік, висоту й довжину центральної посадки, розташування напрямних, форму відповідної пластини та вільне положення паса під час складання. Ролики також мають відповідати потрібним розмірам і масі: ці параметри впливають на оберти перемикання та поведінку скутера під час розгону. Точні характеристики роликів для цієї позиції не заявлені, тому переносити налаштування зі старого варіатора без перевірки не варто.

Рекомендації зі встановлення

Перед монтажем огляньте пас, вал, нерухому щоку та деталі заднього шківа. На робочих поверхнях не повинно залишатися оливи, густого мастила, абразивного пилу або металевої стружки. Перевірте вільний рух рухомої щоки по пальцю та правильне розміщення кожного ролика у своїй доріжці. Під час затягування кріплення утримуйте шків відповідним інструментом і дотримуйтеся моменту, передбаченого сервісною документацією конкретної модифікації Yamaha JOG.

Після складання проверніть механізм вручну, переконайтеся, що пас розташований без перекосу, а деталі не торкаються кришки трансмісії. Перший запуск виконують після повного встановлення захисної кришки. Такий порядок допомагає вчасно виявити помилку складання та зберегти узгоджену роботу варіатора, паса й заднього шківа.
