Передній варіатор Yamaha BWS 100 / Grand Axis 100 4VP з пальцем DONGXIN

Передній варіатор DONGXIN для Yamaha BWS 100 і Grand Axis 100

Комплект призначений для обслуговування варіаторної трансмісії скутерів Yamaha BWS 100 і Grand Axis 100 із двигуном сімейства 4VP. Передній варіатор установлюється на колінчастому валу та разом із приводним ременем і заднім шківом змінює передавальне відношення залежно від обертів двигуна. Від його стану залежать рівномірність старту, характер розгону та правильне переміщення ременя поверхнею шківа.

Коли оберти зростають, ролики рухаються напрямними та впливають на задню пластину, зміщуючи рухому частину шківа вздовж пальця. Половини шківа зближуються, а ремінь переходить на більший радіус. Зношені роликові доріжки, пошкоджена поверхня тарілки або люфт на втулці порушують цей рух: трансмісія може із затримкою реагувати на ручку газу, розгін стає нерівномірним, виникають сторонній шум і вібрація.

Конструкція та склад набору

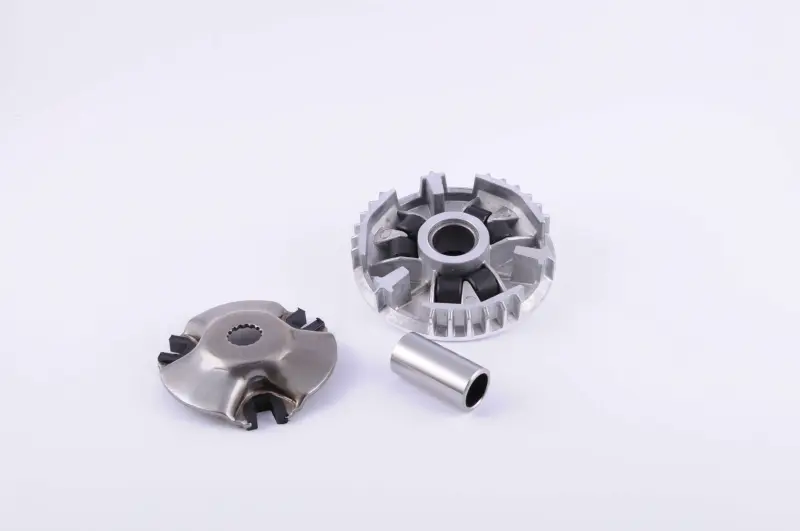

Набір DONGXIN містить основну тарілку варіатора, задню напрямну пластину типу «павук», палець-втулку, шість роликів і ковзні напрямні. Такий склад дає змогу одночасно замінити пов’язані деталі передньої частини варіатора, не залишаючи в зібраному механізмі старі ролики або напрямні з нерівномірним зношенням.

• Зовнішній діаметр основного шківа: 103 мм.
• Палець варіатора: зовнішній діаметр 21 мм, внутрішній діаметр 16 мм, довжина 42 мм.
• Посадка задньої пластини: отвір 16 мм і 15 внутрішніх шліців.
• Застосування: Yamaha BWS 100 і Yamaha Grand Axis 100 із двигуном 4VP.
• Виробник: DONGXIN.

Як перевірити сумісність

Позначення BWS та Axis використовувалися для скутерів різного об’єму й різних модифікацій, тому лише назви моделі для вибору недостатньо. Цей варіант розрахований саме на 100-кубові BWS 100 і Grand Axis 100 з мотором 4VP. Перед замовленням потрібно перевірити тип двигуна та порівняти демонтовані деталі за діаметром шківа, довжиною і діаметрами пальця, посадковим отвором задньої пластини та кількістю шліців.

Особливої уваги потребує скутер, на якому раніше встановили тюнінговий варіатор: його геометрія, ролики та дистанційні деталі можуть відрізнятися від штатної конфігурації. Для правильного добору порівнюють увесь набір параметрів, а не лише зовнішній розмір тарілки. Ремінь і нерухома щока до цього комплекту не входять, тому їхній стан і відповідність конкретній трансмісії перевіряють окремо.

Установлення та обслуговування

Перед монтажем корпус трансмісії очищають від пилу, оглядають приводний ремінь, нерухому щоку та різьбову частину колінчастого вала. На ремені не повинно бути тріщин, розшарувань і значної втрати ширини, а на суміжній щоці — глибоких канавок або пошкоджень. Установлення нового варіатора разом із сильно зношеними деталями не усуває причину неправильного руху ременя.

Ролики розміщують у доріжках без перекосу, ковзні напрямні встановлюють у передбачені місця задньої пластини, а палець має вільно проходити крізь центральну втулку без заїдань. Деталі складають у штатній послідовності. Перед затягуванням кріплення ремінь заглиблюють між половинами заднього шківа, щоб він не був затиснутий передніми щоками. Момент затягування гайки та порядок розміщення шайб визначають за сервісними даними конкретної модифікації Yamaha.

Коли варіатор потребує заміни

Варіатор перевіряють у разі провалів під час розгону, ривків, дзвону з боку кришки трансмісії, помітного вироблення роликових доріжок, плоских граней на роликах або люфту рухомої тарілки на пальці. Підставою для заміни також є відколи, тріщини й глибокі борозни на поверхні, якою рухається ремінь. Комплект DONGXIN підходить для планового відновлення переднього шківа за умови збігу двигуна 4VP та зазначених посадкових розмірів.
