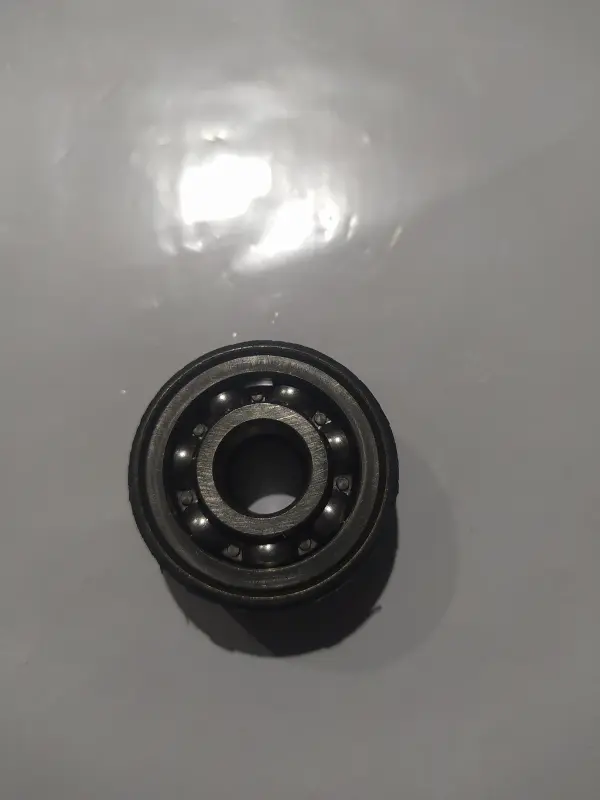

Підшипник колінвала з чорним сальником CANFLY для Husqvarna 137/142

Підшипник колінвала із сальником CANFLY для Husqvarna 137/142

Деталь призначена для ремонту колінвального механізму бензопил Husqvarna 137 і 142. Підшипник слугує опорою колінвала в картері двигуна, сприймає радіальне навантаження під час обертання та допомагає валу зберігати правильне положення відносно посадкових місць. У цій позиції підшипник доповнений чорним сальником, тому під час обслуговування можна узгоджено замінити дві пов’язані деталі однієї зони двигуна, не добираючи ущільнення окремо.

Призначення та робота деталі

Колінвал постійно обертається під змінним навантаженням, а підшипник забезпечує контакт через тіла кочення замість прямого тертя вала об нерухому опору. Справний стан доріжок, кульок і кілець потрібний для вільного обертання без заїдань та зайвого люфту. Сальник розміщується в зоні проходу колінвала через картер і ущільнює сполучення навколо вала, що обертається. Спільна справність цих деталей важлива для стабільної роботи опори й прилеглих посадкових поверхонь.

Підставою перевірити підшипник стають сторонній шум із боку двигуна, відчутний люфт колінвала, нерівне або туге обертання, посилення вібрації та сліди перегрівання. Ці ознаки оцінюють разом: подібні прояви можуть бути пов’язані й з іншими деталями двигуна. Після розбирання підшипник перевіряють на плавність ходу, відсутність заклинювання та стан кілець, а сальник — на зношення робочої кромки й пошкодження.

Що звірити перед вибором

Заявлена сумісність стосується бензопил Husqvarna 137/142, проте під час ремонту враховують конкретне виконання інструмента та конфігурацію раніше встановленої деталі. Це особливо актуально для техніки різних років і модифікацій. До встановлення зіставте нову деталь зі знятою за всіма посадковими ознаками:

• модель і виконання бензопили, зазначені на заводській табличці інструмента;
• внутрішній і зовнішній діаметри підшипника, його ширину та форму кілець;
• зовнішній контур, посадку й бік розташування чорного сальника;
• положення деталі в картері та орієнтацію ущільнювальної кромки;
• стан шийок колінвала й посадкового місця в картері.

Точні розміри цієї позиції в картці не заявлені, тому розмірне порівняння зі знятою деталлю залишається обов’язковою частиною добору. Якщо на валу є вироблення, а посадка в картері ослаблена або пошкоджена, встановлення нового підшипника саме по собі не усуває причину люфту. Такі поверхні спочатку діагностують і приводять у придатний для складання стан.

Рекомендації зі встановлення

Заміна виконується під час розбирання двигуна з доступом до колінвала й підшипникових посадок. Перед монтажем очищають сполучні поверхні від забруднень і залишків розібраного механізму, перевіряють відсутність задирів та забезпечують точне співвісне положення деталей. Сальник установлюють тим самим боком, що й штатну деталь, або за схемою складання конкретної модифікації пилки.

Для запресовування застосовують відповідну оправку або прес. Монтажне зусилля передають через те кільце підшипника, яке сідає з натягом; навантаження не повинно проходити через кульки й доріжки кочення. Прямі удари по кільцях, кульках або сальнику можуть пошкодити нову деталь ще до запуску двигуна. За одночасної посадки підшипника на вал і в корпус інструмент має рівномірно спиратися на обидва кільця, щоб унеможливити перекіс.

Після складання колінвал має обертатися вільно, без заклинювання, стороннього шуму та помітного люфту. Також перевіряють правильність положення сальника й відсутність пошкодження його кромки. Підшипник із сальником CANFLY підходить для планового відновлення опори колінвала Husqvarna 137/142 і для ремонту після підтвердженого зношення цих деталей. Якщо немає інструмента для розбирання картера та контрольованого запресовування, встановлення доцільно доручити майстру з бензоінструменту.
