Котушка запалювання CANFLY для бензопил Husqvarna 340/345/350

Котушка запалювання CANFLY для бензопил Husqvarna 340, 345 і 350

Деталь призначена для ремонту системи запалювання бензопил Husqvarna зазначених моделей. Котушка встановлюється поруч із маховиком і формує імпульс, потрібний для появи іскри на свічці. Справна робота цього модуля важлива під час запуску холодного та прогрітого двигуна, набору обертів і роботи пилки під навантаженням. Котушка CANFLY розрахована на Husqvarna 340, 345 і 350; перед замовленням потрібно точно визначити модель пилки та зіставити виконання встановленої деталі.

Призначення та ознаки для перевірки

Котушку перевіряють, якщо двигун важко запускається, іскра слабка або періодично зникає, мотор працює нестабільно чи зупиняється під навантаженням. Такі прояви можуть мати й інші причини, тому перед заміною доцільно перевірити свічку, стан високовольтного проводу й ковпачка, провід зупинення двигуна, контакти та встановлений проміжок відносно маховика. Сервісну перевірку виконують контрольною свічкою, приєднаною до високовольтного проводу та з контактом із циліндром: поява іскри під час прокручування стартером свідчить про працездатність модуля.

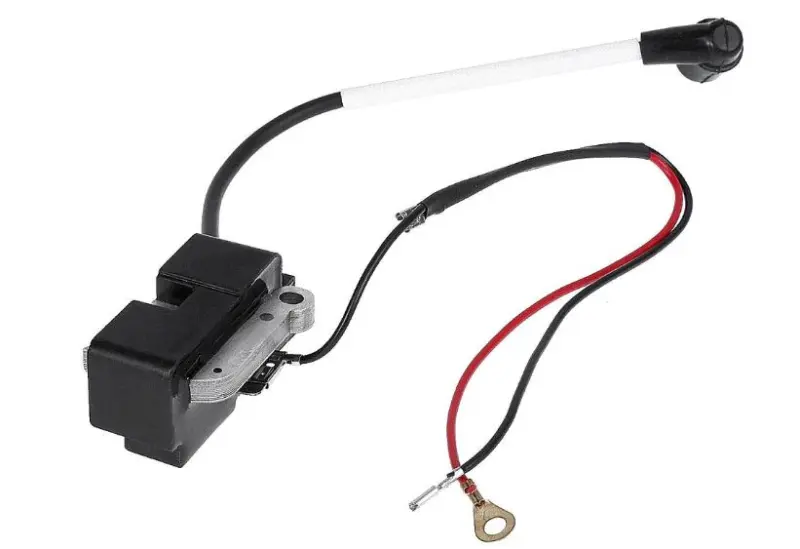

Конструкція деталі

• Корпус котушки на металевому осерді розрахований на встановлення біля магнітів маховика та має дві точки кріплення для фіксації положення.
• Високовольтний провід зі свічковим ковпачком з’єднує модуль зі свічкою без окремого добору цих поєднаних частин.
• Проводи з готовими наконечниками призначені для приєднання до передбачених контактів бензопили; кільцевий наконечник забезпечує болтове з’єднання у штатній точці.
• Кутовий свічковий ковпачок допомагає прокласти провід в обмеженому просторі під корпусними деталями пилки.

Як перевірити сумісність

Основний критерій — бензопила Husqvarna 340, 345 або 350. Додатково зіставте стару котушку з новою за формою металевого осердя, розташуванням і відстанню між кріпильними отворами, напрямком виходу високовольтного проводу, типом свічкового ковпачка, кількістю проводів та формою їхніх наконечників. Таке порівняння особливо корисне для техніки різних років випуску й після попереднього ремонту. Не вибирайте деталь лише за зовнішньою подібністю корпусу: посадка біля маховика та підключення мають відповідати встановленому виконанню.

Установлення та налаштування

Перед роботою двигун має бути зупинений і охолонути. Для доступу до модуля знімають кришку циліндра та стартерний вузол, вивільняють проводи з напрямних, від’єднують високовольтний провід і контакти старої котушки. Нову деталь спочатку встановлюють без остаточного затягування. Магніти маховика підводять до осердя, після чого виставляють проміжок 0,3 ± 0,1 мм. За ремонтною інструкцією кріпильні гвинти котушки затягують моментом 4,5–6 Н·м, далі повертають проводи в напрямні, приєднують ковпачок до свічки та збирають зняті частини.

Після монтажу перевірте вільне обертання маховика, відсутність торкання осердя, надійність контактів і правильне прокладання проводів. Потім контролюють наявність іскри та запуск двигуна. Точне встановлення проміжку й акуратна фіксація проводки допомагають отримати коректну роботу нової котушки та запобігти пошкодженню проводу обертовими або нагрітими деталями бензопили.
