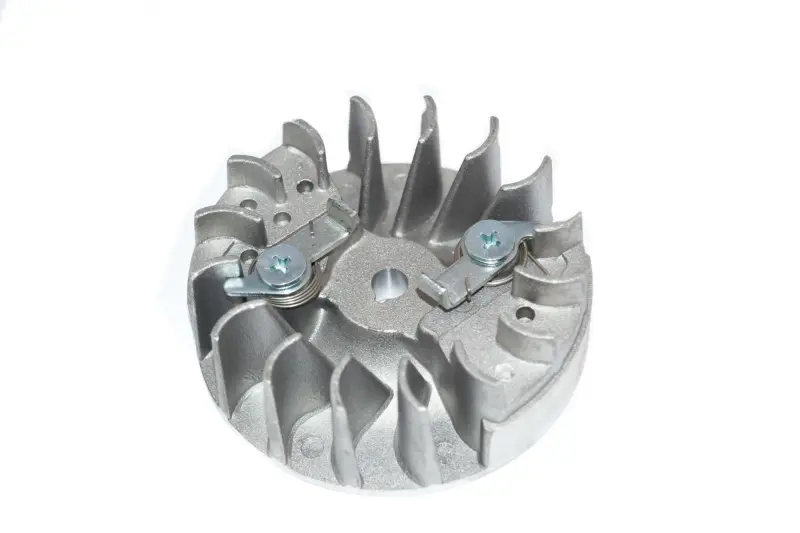

Маховик магнето бензопили Husqvarna 137/142 CANFLY

Маховик магнето для бензопил Husqvarna 137 і 142

Маховик CANFLY призначений для ремонту системи запалювання та пускового механізму бензопил Husqvarna 137 і 142. Деталь установлюється на колінчастий вал і під час роботи обертається разом із ним. Її магнітна частина взаємодіє з модулем запалювання, а розташовані по колу лопаті створюють повітряний потік у зоні двигуна. Два підпружинені пускові храповики забезпечують зчеплення зі шківом ручного стартера під час витягування шнура.

Така конструкція поєднує кілька функцій в одній деталі. Під час запуску храповики контактують зі стартерним шківом і передають зусилля на колінчастий вал. Після набору обертів відцентрова сила відводить їх від шківа, тому вони не повинні заклинювати або залишатися в проміжному положенні. Радіальні лопаті беруть участь у переміщенні охолоджувального повітря. Для належної роботи простір навколо маховика, лопаті та рухомі деталі стартера потрібно утримувати чистими.

Коли потрібна перевірка або заміна

Стан маховика перевіряють у разі проблем із зачепленням ручного стартера, стороннього клацання під кришкою, заклинювання храповиків, пошкодження їхніх пружин, деформації лопатей або порушення посадки на валу. Діагностика цієї деталі також доречна, якщо іскра відсутня після перевірки свічки, проводів, вимикача та модуля запалювання. Причину несправності слід визначити до встановлення: новий маховик не усуне проблему, спричинену стартерним шківом, обірваним шнуром, пошкодженою котушкою або неправильним проміжком між маховиком і модулем.

Що врахувати під час добору

• Модель бензопили. Позиція заявлена для Husqvarna 137 та Husqvarna 142. Самої зовнішньої подібності до деталей інших пил недостатньо для впевненого вибору.
• Геометрія посадки. Порівняйте центральний отвір, профіль з’єднання з валом, висоту та загальний діаметр із раніше встановленим маховиком.
• Пусковий механізм. Перевірте кількість, розташування й напрямок роботи двох підпружинених храповиків, а також їх відповідність шківу стартера.
• Розташування функціональних зон. Важливі положення лопатей відносно корпусу, обертання без зачіпання та правильна взаємодія магнітної частини з модулем запалювання.

Рекомендації зі встановлення

Перед розбиранням двигун повністю зупиняють та унеможливлюють випадковий запуск. Після зняття стартера очищають простір навколо маховика і перевіряють шків, кріплення, пружини та храповики. Посадкові поверхні мають бути чистими, без забоїн і забруднень, здатних спричинити перекіс. Маховик установлюють без ударів по лопатях і без примусового сточування посадки. Кріплення затягують відповідно до сервісних вимог конкретної версії пилки.

Після складання храповики повинні вільно рухатися та повертатися пружинами, а стартерний шків — упевнено входити з ними в зачеплення. Стартер установлюють так, щоб шків зайняв правильне положення відносно храповиків; для цього шнур трохи витягують перед остаточною фіксацією кришки, а потім плавно відпускають. До запуску вручну перевіряють вільне обертання, відсутність контакту з корпусом і повернення шнура. Якщо бензопила має іншу модифікацію, рік випуску або раніше ремонтувалася із заміною суміжних деталей, перед купівлею особливо ретельно порівняйте посадку та будову знятого маховика.
