Вимикач бензопили Partner MECH

Вимикач бензопили Partner MECH

Клавішний вимикач призначений для бензопил Partner і служить для штатної зупинки бензинового двигуна кнопкою на корпусі. Він потрібний під час ремонту пилки, якщо попередня кнопка перестала надійно виконувати команду вимкнення, має пошкоджений корпус або порушений контакт. Установлення відповідної деталі повертає зрозуміле керування зупинкою без тимчасових рішень із проводкою.

Призначення та виконання

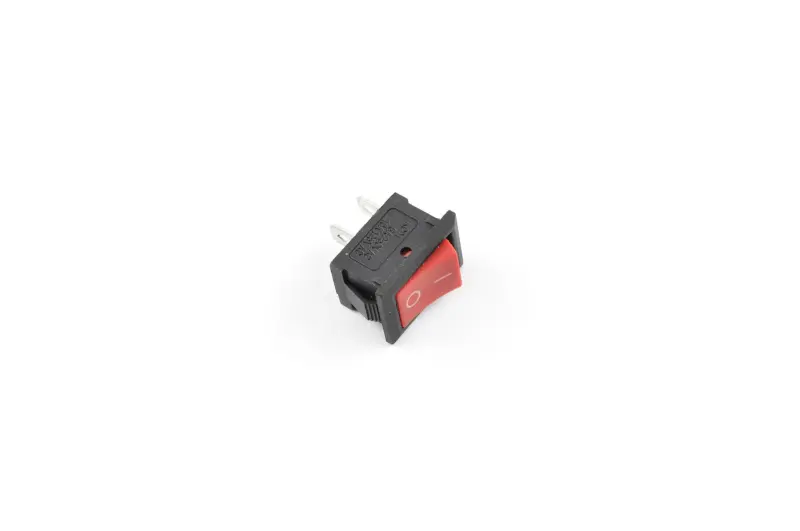

Деталь виконана як компактний клавішний вимикач: прямокутний чорний корпус, червона клавіша-гойдалка з позначеннями «I» та «O», дві плоскі контактні пластини з тильного боку. Корпус розрахований на встановлення в підготовлене прямокутне посадкове місце панелі бензопили. Під час переведення клавіші вимикач змінює стан контактів, а система запалювання отримує штатну команду на зупинку двигуна. Конкретну схему підключення слід зберігати такою, як її передбачив виробник пилки.

Несправність такої кнопки часто проявляється тим, що двигун не зупиняється після першого перемикання, спрацьовування залежить від положення клавіші або контакт періодично зникає. Підставою для заміни також є тріщини корпусу, деформація кріплення, підгорілі контакти чи пошкодження проводів біля клем. Перед купівлею варто спочатку виключити обрив проводки та погану посадку роз’ємів: нова кнопка усуває несправність самого вимикача, але не відновлює пошкоджені проводи.

Як перевірити сумісність

Підтверджена сумісність стосується марки Partner, однак у бензопил однієї марки можуть відрізнятися корпус, посадкове вікно, роз’єми та схема керування. Тому самої назви марки недостатньо. Звірте повне позначення моделі й модифікації пилки, форму знятої кнопки, габарити її корпусу та зовнішньої рамки, розташування фіксувальних виступів, кількість і ширину клем. Окремо перевірте напрям установлення клавіші та положення «I/O» відносно корпусу.

• Посадка: вимикач має входити у штатне вікно без підпилювання корпусу пилки та утримуватися без люфту.
• Підключення: потрібні два плоскі контакти такого самого формату й розташування, як у попередньої деталі.
• Керування: хід клавіші та її положення мають відповідати знятому вимикачу.
• Модель пилки: якщо документація вказує інший тип кнопки, добирати деталь лише за зовнішньою подібністю не можна.

Установлення та перевірка

Роботи проводять на повністю зупиненій та охололій бензопилі. Перед розбиранням знімають ковпачок зі свічки запалювання, щоб унеможливити випадковий запуск. Розташування проводів фіксують до їх від’єднання; роз’єми знімають, тримаючись за наконечник, а не тягнучи за провід. Новий вимикач підключають за схемою бензопили, встановлюють у посадкове місце та перевіряють, що корпус закріплений рівно, клеми встановлені щільно, а проводи не затиснуті деталями кожуха.

Після складання працездатність перевіряють до початку пиляння: двигун має впевнено зупинитися після переведення клавіші в положення вимкнення. Якщо команда не спрацьовує або діє нестабільно, бензопилу не використовують до перевірки з’єднань і системи запалювання. Такий порядок допомагає відокремити несправність кнопки від пошкодження проводки та переконатися, що керування зупинкою відновлено коректно.
