Передній варіатор DONGXIN GY6 50 4T з пальцем, без крильчатки

Передній варіатор DONGXIN для GY6 50 4T

Комплект призначений для передньої частини клинопасової трансмісії чотиритактних скутерів GY6 50. Варіатор встановлюється на колінчастому валу та працює разом із приводним пасом, нерухомою щокою і заднім шківом. Зі зміною обертів він переміщує пас по робочій поверхні шківа, завдяки чому трансмісія автоматично змінює передавальне відношення: скутер рушає з місця, набирає швидкість і переходить до руху на вищій швидкості без ручного перемикання передач.

Конструкція містить рухому щоку із шістьма доріжками для роликів, натискну пластину та напрямний палець — металеву втулку, по якій переміщується варіатор. Шість роликів розташовані всередині корпусу. Під дією відцентрової сили вони розходяться похилими доріжками та зміщують рухому щоку. Відстань між половинами ведучого шківа зменшується, пас виходить на більший радіус, а передавальне відношення змінюється відповідно до обертів двигуна.

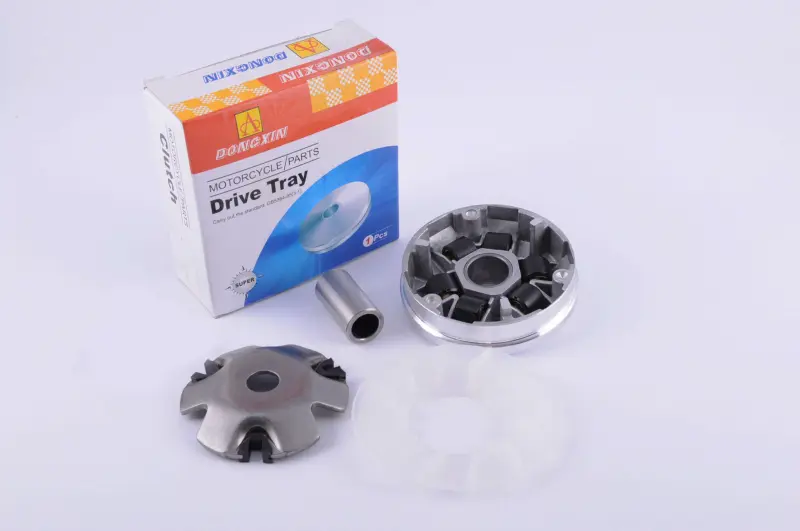

Що входить до цієї конфігурації

• корпус переднього варіатора із шістьма роликовими доріжками;
• комплект із шести роликів, установлених у корпусі;
• задня натискна пластина з напрямними;
• варіаторний палець, який виконує функцію напрямної втулки.

Крильчатка, тобто зовнішня нерухома щока ведучого шківа, до цієї конфігурації не входить. Під час ремонту використовується відповідна справна деталь зі скутера або окремо підібрана крильчатка. Перед складанням перевірте стан її шліців, робочої поверхні та посадки на колінчастому валу. Огляньте й приводний пас: тріщини, розшарування, помітна втрата ширини або сліди перегрівання потребують окремого усунення, інакше новий варіатор не забезпечить належну роботу привода.

Сумісність і підбір

Основне застосування — чотиритактні китайські скутери класу GY6 50 із двигунами сімейства 139QMA/1P39QMA та 139QMB/1P39QMB. Самого позначення моделі скутера недостатньо, адже техніка однієї серії може випускатися з різними варіантами трансмісії. Перед установленням зіставте демонтований варіатор і палець із новою деталлю: зовнішній діаметр щоки, діаметр центрального отвору, довжину та обидва діаметри втулки, форму натискної пластини, розташування напрямних, розмір роликів і посадкові поверхні.

Маса роликів впливає на оберти двигуна під час розгону та характер роботи трансмісії, тому цей параметр має особливе значення при підборі. Щоб зберегти штатну поведінку скутера, порівняйте масу встановлених роликів із заводським варіантом для конкретного двигуна. Не варто поєднувати в одному варіаторі ролики різної маси або деталі з помітно неоднаковим зношенням: такий набір може спричинити нерівномірне переміщення щоки, вібрацію та нестабільний розгін.

Установлення та обслуговування

Перед монтажем очистьте відсік варіатора від пасового пилу та перевірте колінчастий вал, різьбу, пас, нерухому щоку й напрямні натискної пластини. Ролики мають вільно розташовуватися у своїх доріжках, а пластина — переміщуватися без перекосу. Робочі поверхні шківа та пас установлюють чистими й сухими: потрапляння оливи або густого мастила спричиняє прослизання. Порядок шайб і дистанційних деталей зберігають відповідно до конструкції конкретного двигуна, а гайку варіатора затягують моментом, зазначеним у сервісній документації скутера.

Заміна переднього варіатора актуальна при виробленні роликових доріжок, пошкодженні поверхні щоки, люфті на втулці, битті, заїданні механізму або ремонті привода після руйнування роликів. Правильно підібраний комплект відновлює штатне переміщення паса та узгоджену роботу переднього шківа з іншими деталями трансмісії.
