Котушка запалювання KZ для бензопил Husqvarna 137/142

Котушка запалювання KZ для бензопил Husqvarna 137/142

Котушка призначена для ремонту бензинових ланцюгових пил Husqvarna 137 і 142. Вона встановлюється в системі запалювання та формує імпульс, потрібний для появи іскри на свічці під час запуску й роботи двигуна. Модуль взаємодіє з маховиком, а високовольтний провід передає імпульс до свічки. Для цих моделей момент запалювання визначений конструкцією та не належить до користувацьких регулювань.

Призначення та конструкція

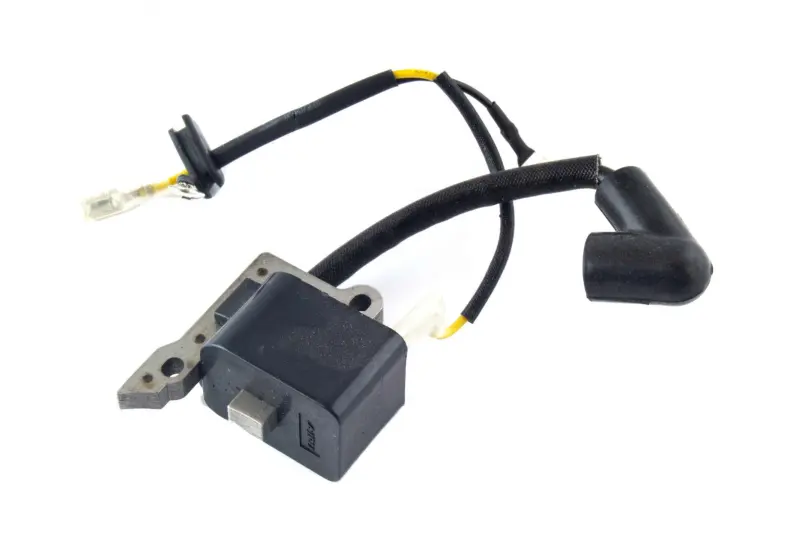

Деталь виконана єдиним модулем із корпусом котушки, металевою монтажною частиною, двома точками кріплення, високовольтним проводом і кутовим свічковим ковпачком. Також передбачені проводи з роз’ємами для під’єднання до штатної проводки пили. Таке компонування визначає не лише електричне з’єднання, а й положення котушки відносно маховика, тому під час добору мають значення форма основи, розташування кріплень і схема виводів.

Справна система запалювання потрібна двигуну і під час першого запуску, і в усьому діапазоні обертів. Перевірка котушки стає актуальною, коли іскра відсутня або виникає нестабільно, пила погано запускається чи припиняє роботу невдовзі після запуску. Ці ознаки не вказують лише на котушку: подібна поведінка можлива через несправну свічку, вимкнений або пошкоджений вимикач зупинки, порушені контакти чи неполадки подавання пального. Заміна доречна після діагностики, яка підтвердила несправність модуля або пошкодження його проводу, ковпачка чи з’єднань.

Що звірити перед замовленням

• Модель бензопили. Позиція заявлена для Husqvarna 137 та Husqvarna 142 і не є універсальною котушкою для всієї лінійки марки.
• Виконання пили. Модель 142 має варіанти за ринком і діапазоном серійних номерів, тому позначення 137 або 142 недостатньо без перевірки конкретної модифікації.
• Кріплення. Зіставте форму металевої частини, кількість і розташування отворів, а також посадку корпусу зі знятою котушкою.
• Під’єднання. Перевірте кількість проводів, тип наконечників, місця їх приєднання та напрямок виходу з корпусу.
• Високовольтна частина. Порівняйте довжину й трасу проводу, форму свічкового ковпачка та його положення після встановлення.

Добір лише за зовнішньою подібністю може призвести до невідповідності кріплення або проводки. Якщо попередній модуль відрізняється основою, виводами чи розташуванням ковпачка, перед установленням потрібно уточнити модифікацію пили та виконання запалювання, яке в ній застосовується. Випадковий номер від іншої котушки також не замінює перевірку конструкції та моделі.

Установлення та перевірка після ремонту

Роботи виконують із зупиненим і охолодженим двигуном, попередньо знявши ковпачок зі свічки, щоб унеможливити випадковий запуск. Новий модуль розміщують на штатному місці біля маховика в тій самій орієнтації, що й зняту деталь. Зазор між магнітною частиною маховика та котушкою задають за сервісними даними саме для своєї модифікації: контакт цих деталей під час обертання неприпустимий. Проводи прокладають штатною трасою, не залишаючи їх біля рухомих частин і гарячих поверхонь.

До остаточного складання перевіряють, що корпус надійно закріплений, маховик обертається вільно, провід не натягнутий і не затиснутий кришкою, роз’єми з’єднані, а свічковий ковпачок повністю встановлений на свічці. Після складання контролюють запуск і роботу вимикача зупинки. Котушка KZ підходить для відновлення штатного іскроутворення на сумісній Husqvarna 137 або 142, коли тип кріплення й під’єднання збігається з модулем, установленим раніше.
