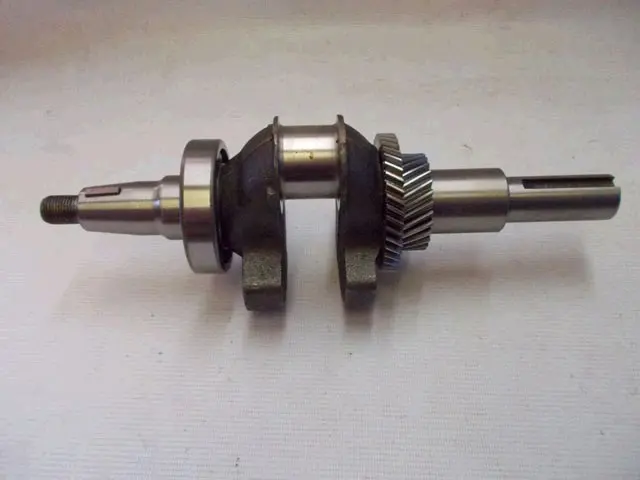

Колінвал двигуна 188F 13 к.с. під шпонку із шестернями та підшипником BEST

Колінвал BEST для двигуна 188F 13 к.с.

Колінвал призначений для ремонту бензинового двигуна 188F потужністю 13 к.с. у виконанні з вихідним валом під шпонку. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент на приєднаний привід. Таке виконання застосовують у двигунах мотоблоків, культиваторів та іншої техніки, обладнаної сумісним мотором 188F.

Конструкція включає колінчастий вал, установлені шестерні та підшипник. Шестерні входять у зачеплення із суміжними механізмами всередині двигуна, а підшипник є опорою вала під час обертання. Вихідний кінець має шпонковий паз: установлена в ньому шпонка фіксує взаємне положення вала та приєднаної деталі й бере участь у передаванні моменту. Комплектне виконання зручне під час капітального ремонту, оскільки основні деталі цієї збірки не потрібно переносити зі знятого колінвала.

Що перевірити під час підбору

Позначення 188F і 13 к.с. є головними орієнтирами, проте лише потужності двигуна для вибору недостатньо. Колінвали для подібних моторів випускають із різними варіантами вихідного кінця, зокрема зі шпонковим, конусним і шліцьовим з’єднанням. Перед замовленням потрібно зіставити стару деталь, двигун і новий колінвал за такими ознаками:

• Модель двигуна. У документації техніки або двигуна має бути зазначено 188F, а заявлена потужність повинна відповідати 13 к.с.
• Тип вихідного кінця. Ця версія розрахована на шпонкове з’єднання, тому профіль кінця вала, розташування паза та спосіб кріплення привода мають збігатися зі старою деталлю.
• Посадкові розміри. Порівняйте загальну довжину, діаметри й довжину обох кінців, посадку під підшипник, різьбову частину та положення уступів. Точні розміри варто зняти зі старого колінвала до розбирання або уточнити за ремонтною документацією конкретного двигуна.
• Шестерні. Потрібно звірити їх кількість, розташування, зовнішній діаметр, ширину та число зубців, щоб зберегти правильне зачеплення із суміжними деталями двигуна.
• Кривошипна частина. Зіставте діаметр і ширину шатунної шийки, відстань між щоками та положення противаг. Ці параметри визначають посадку шатуна й вільне розміщення колінвала в картері.
• Підшипник. Перевірте його розташування, зовнішній діаметр і відповідність посадковому місцю в картері. Наявність підшипника в цій версії не скасовує перевірки інших опор і посадок двигуна.

Заміна та складання двигуна

Заміна колінвала потребує розбирання двигуна й точної збірки кривошипно-шатунного механізму. Після зняття старої деталі очищають внутрішні поверхні картера та перевіряють шатун, посадкові місця підшипників, сальники й суміжні шестерні. Якщо причиною ремонту стали стукіт, вібрація, заклинювання або пошкодження шийки, необхідно усунути джерело несправності, щоб нова деталь не працювала разом із уже зношеними компонентами.

Під час установлення шийки, шатунну шийку та шестерні змащують моторною оливою, а мітки зубчастих передач суміщають відповідно до ремонтної документації двигуна. Підшипник має входити в передбачену посадку без перекосу та ударного навантаження через тіла кочення. Після складання колінвал прокручують вручну, контролюючи вільний хід, відсутність заїдань і правильне зачеплення шестерень. Моменти затягування кріплення та допустимі проміжки визначають лише за специфікацією конкретної модифікації 188F.

Колінвал BEST підходить для планового відновлення двигуна після зношення шийок і посадок, а також для ремонту після деформації або пошкодження шпонкового паза. Точне порівняння конфігурації старої деталі особливо потрібне, якщо двигун раніше ремонтували або встановили на техніку нестандартної комплектації.
