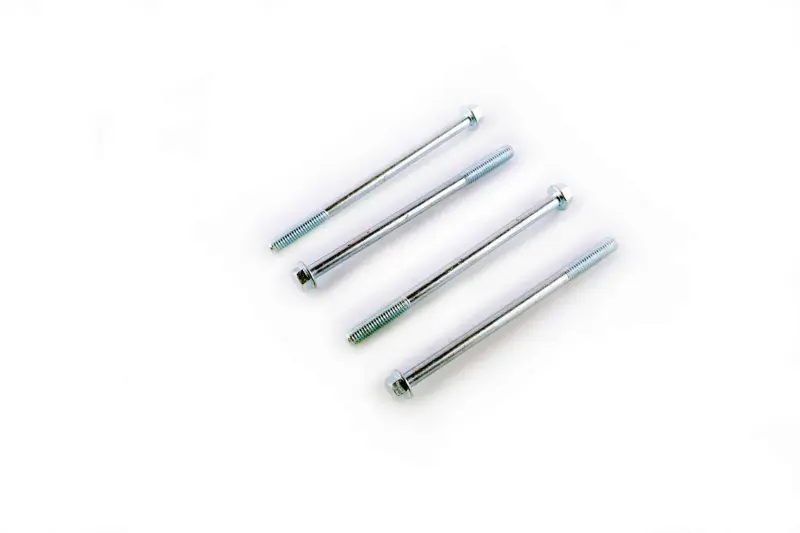

Шпильки циліндра Honda DIO AF27 101×6 мм, 4 шт. KOMATCU

Шпильки циліндра Honda DIO AF27 101×6 мм, комплект 4 шт.

Комплект KOMATCU призначений для кріплення циліндра та головки циліндра на двотактному двигуні скутера Honda DIO AF27. У наборі чотири довгі кріплення з різьбовою ділянкою на одному кінці та головкою під інструмент на іншому. Вони проходять крізь передбачені отвори циліндрової частини та вкручуються в різьбові посадкові місця двигуна. Номінальний розмір комплекту — 101×6 мм. Обидва значення слід враховувати разом, адже зовні подібні кріплення для інших версій Honda DIO можуть мати іншу довжину.

Після встановлення деталі залишаються нерухомими та утримують циліндр із головкою в передбаченому положенні. Вони не замінюють поршень, кільця чи циліндр і самі не беруть участі в русі поршня. Їхнє завдання — створити чотири точки стягування під час складання циліндрової частини двигуна. Справна різьба, прямолінійність стрижня та правильна посадка кожного кріплення потрібні, щоб головка затягувалася без перекосу. Комплект доречний під час ремонту після пошкодження різьби, деформації кріплення, невдалого розбирання або встановлення іншого циліндра, коли старі деталі не відповідають потрібному розміру.

Що перевірити перед вибором

• Модель скутера: основне призначення комплекту — Honda DIO AF27. Самої назви DIO недостатньо: для інших модифікацій трапляються кріплення розміром 106×6 і 116×6 мм.
• Номінальний розмір: потрібна пара значень має становити 101×6 мм. Порівняйте з демонтованою деталлю загальну довжину, діаметр і довжину різьбової ділянки.
• Різьбове з’єднання: перевірте крок, профіль і стан різьби на старому кріпленні та в посадкових місцях двигуна. Збіг лише за діаметром не підтверджує повної взаємозамінності.
• Виконання головки: зіставте її форму, спосіб установлення інструмента й розташування опорної частини зі знятою деталлю. Це виключить ситуацію, коли розмір стрижня збігся, а кріплення неможливо правильно затягнути.
• Конфігурація двигуна: якщо циліндр, головка, прокладки або різьбові посадки раніше змінювалися чи доопрацьовувалися, орієнтуйтеся на фактичне складання, а не лише на індекс рами.
• Кількість: комплект розрахований на чотири штатні точки кріплення. До початку ремонту перевірте стан усіх чотирьох посадкових місць і спряжених деталей.

Рекомендації зі встановлення

Перед монтажем циліндр і головку знімають відповідно до настанови з ремонту конкретної версії двигуна. Наскрізні отвори та різьбові посадки очищають, а потім перевіряють на пошкоджені витки й забруднення. Кожне кріплення має починати рух по різьбі без перекосу та надмірного зусилля. Якщо воно відразу рухається туго, його потрібно вийняти й повторно перевірити відповідність різьби: силове встановлення може пошкодити посадкове місце.

До остаточного затягування переконайтеся, що циліндр і головка встановлені без бічного натягу, а всі чотири головки кріплення спираються передбаченим чином. Затягування виконують поступово, у перехресній послідовності та з моментом, зазначеним у сервісній документації саме для встановленого двигуна й циліндра. Використовувати випадкове значення моменту небажано: після заміни циліндра або попереднього ремонту фактична конфігурація може відрізнятися від стандартної.

Комплект 101×6 мм обирають для планового перебирання циліндрової частини Honda DIO AF27 або для відновлення кріплення після виявлення зірваної різьби, погнутого стрижня чи пошкодженої головки. До початку складання варто розкласти поруч старі й нові деталі та послідовно порівняти кожну пару. Такий підхід допомагає перевірити довжину, діаметр, різьбу й виконання головки до того, як циліндр, прокладки та головка циліндра будуть остаточно встановлені.
