Циліндр у зборі CANFLY для бензопили Husqvarna 340, Ø40 мм

Циліндр у зборі CANFLY для Husqvarna 340, Ø40 мм

Комплект циліндро-поршневої групи призначений для ремонту бензопили Husqvarna 340 із діаметром циліндра 40 мм. Він об’єднує основні деталі верхньої частини двигуна, де стискається паливоповітряна суміш і рухається поршень. Заміна ЦПГ актуальна у разі зношення або пошкодження циліндра й поршня, коли двигун втрачає компресію, пилу стає важче запускати або помітно зменшується тяга. Перед ремонтом причину таких симптомів потрібно визначити діагностикою: подібні прояви можуть бути пов’язані не лише з поршневою групою.

Будова та призначення деталей

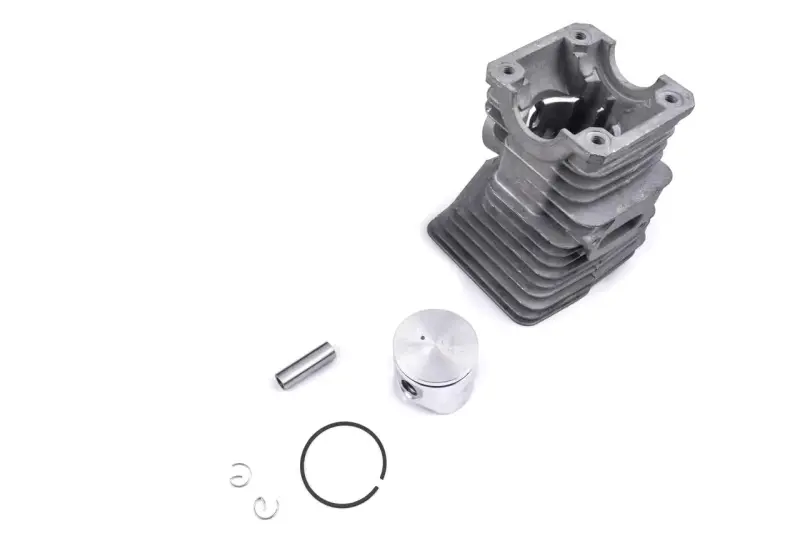

До комплекту входять циліндр із розвиненим зовнішнім оребренням, поршень, одне поршневе кільце, поршневий палець і два стопорні кільця. Поршень сприймає тиск газів і через палець передає зусилля шатуну. Поршневе кільце ущільнює проміжок між поршнем і стінкою циліндра, допомагаючи підтримувати компресію. Стопорні кільця фіксують палець у поршні, а ребра циліндра збільшують площу повітряного охолодження. Комплектний добір цих деталей зручний під час відновлення верхньої частини двигуна: не потрібно окремо поєднувати циліндр, поршень, кільце та палець різних розмірів.

ЦПГ замінюють після виявлення задирів на поверхні циліндра або поршня, пошкодження днища поршня, зношення кільця чи його канавки. Оцінювати варто не лише зовнішній стан деталей, а й фактичну компресію, стан посадкових поверхонь і вільний рух спряжених компонентів. Якщо старі деталі зруйнувалися, перед складанням необхідно видалити з картера всі сторонні частинки та перевірити, чи не пошкоджені шатун, підшипник верхньої головки й колінчастий вал.

Що перевірити під час добору

• Модель техніки: комплект заявлений для бензопили Husqvarna 340.
• Діаметр: робочий розмір циліндра та поршня — 40 мм; цей параметр має збігатися зі встановленою конфігурацією двигуна.
• Виконання пили: модель 340 має виробничі версії з різними переліками деталей, тому перед замовленням варто звірити серійний діапазон пили та виконання знятого вузла.
• Геометрія з’єднань: порівняйте розташування кріпильних отворів, впускного й випускного каналів, імпульсного каналу та прилеглих деталей зі знятим циліндром.
• Супутні деталі: заздалегідь перевірте стан підшипника поршневого пальця, ущільнень, впускного патрубка та кріплення; потребу в їх заміні визначають після розбирання.

Рекомендації зі встановлення

Монтаж ЦПГ потребує розбирання двигуна й обережної роботи з поршневим кільцем і стопорами пальця. Під час розбирання отвір картера закривають від бруду та деталей, що можуть випадково потрапити всередину. Перед складанням поршень, кільце й підшипник верхньої головки шатуна змащують оливою для двотактних двигунів. Поршень установлюють у визначеній орієнтації відносно випускного вікна, палець фіксують двома стопорними кільцями, а кільце обережно стискають під час установлення циліндра. Стопори мають повністю ввійти у свої канавки.

Після складання потрібно забезпечити герметичність впуску та з’єднання циліндра з картером, правильно розмістити імпульсну трубку, затягнути кріплення навхрест із моментом, передбаченим для конкретної версії пили, і перевірити герметичність. Причину пошкодження попередньої ЦПГ усувають до першого запуску, інакше нові деталі можуть швидко отримати такі самі дефекти. Протягом перших 3–4 годин новий циліндр і поршень експлуатують із заводським налаштуванням карбюратора. Якщо немає інструментів для контролю герметичності та досвіду ремонту двотактних двигунів, установлення доцільно доручити профільному майстру.
