Наконечник рульової тяги ATV JING mod:6.1, ліва різьба

Наконечник рульової тяги ATV JING mod:6.1 з лівою різьбою

Деталь призначена для рульового механізму квадроцикла та застосовується там, де штатною конструкцією передбачений наконечник виконання mod:6.1 з лівим напрямком різьби. Він з’єднує рульову тягу з відповідною точкою рульового приводу, передає переміщення до поворотної частини переднього колеса й водночас допускає зміну кута між з’єднаними деталями. Таке шарнірне з’єднання потрібне, щоб керування залишалося рухомим під час повороту коліс і переміщення підвіски.

Конструкція та призначення

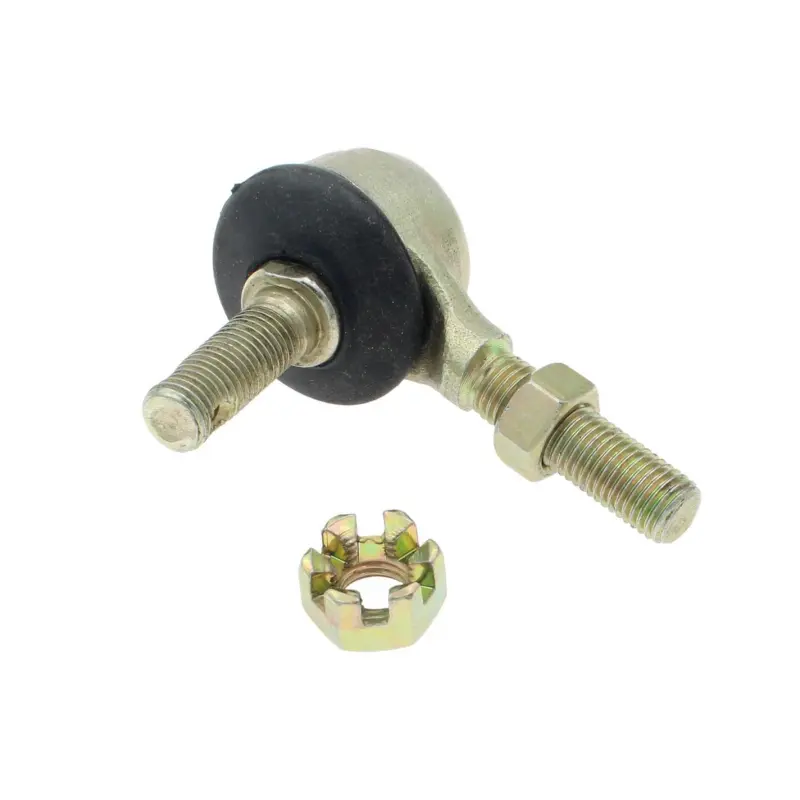

Наконечник виконаний як кутовий шарнір із металевим корпусом. Рухоме з’єднання закрите чорним захисним пильником. З одного боку розташований різьбовий палець для кріплення у відповідній деталі, з іншого — зовнішня різьбова частина для з’єднання з тягою. На різьбовій частині тяги встановлена контргайка, а для кріпильного пальця передбачена корончата гайка. Така будова дає змогу зафіксувати положення наконечника на тязі та зберегти рухомість шарніра після монтажу.

Ліва різьба — ключова ознака цього варіанта. Вона має збігатися з різьбою рульової тяги; наконечник із правим напрямком не є прямою заміною. Позначення mod:6.1 також стосується конкретного виконання деталі, але саме по собі не підтверджує посадку на будь-який ATV. Для надійного підбору потрібно зіставити геометрію та приєднувальні розміри зі знятим наконечником.

Що звірити перед придбанням

• Напрямок різьби: потрібна саме ліва різьба з боку з’єднання з тягою.
• Тип виконання: позначення mod:6.1 має відповідати потрібному варіанту рульового наконечника.
• Параметри різьби: порівняйте діаметр, крок і довжину різьбової частини, що входить у тягу.
• Кріпильний палець: зіставте його діаметр, довжину, форму посадкової ділянки та положення відносно корпусу.
• Загальна геометрія: перевірте довжину деталі, форму корпусу й кут розташування пальця, щоб з’єднання складалося без перекосу.
• Місце встановлення: переконайтеся, що на потрібному боці рульової тяги використовується наконечник із лівим напрямком різьби.

Найкращий зразок для порівняння — демонтована штатна деталь. Назви моделі квадроцикла або об’єму двигуна без зіставлення різьби й посадки недостатньо: на зовні схожих ATV можуть застосовуватися різні тяги та наконечники.

Коли наконечник потребує заміни

Під час діагностики перевіряють люфт шарніра, плавність його переміщення, стан пильника, корпусу та різьбових ділянок. Вільний хід у шарнірі, заїдання або грубе обертання, тріщини й розрив пильника, деформація корпусу чи пошкодження різьби є підставами для заміни. Перед замовленням варто оглянути також саму тягу та відповідне посадкове місце: нова деталь не усуне несправність, якщо зношене сполучене кріплення.

Встановлення та подальша перевірка

До розбирання вимірюють загальну довжину тяги або фіксують положення старого наконечника й контргайки. Це допомагає зберегти початкове базове регулювання під час складання. Ліву різьбу наживляють вручну, без зусилля та перекосу; спроба вкрутити її у праву різьбу пошкодить з’єднання. Кріпильний палець установлюють у відповідне посадкове місце, а гайки затягують із моментом, зазначеним виробником конкретного квадроцикла.

Після заміни перевіряють відсутність люфту й заїдань, вільний повний поворот керма, положення керма за прямо встановлених коліс і параметри сходження. Заміна наконечника або зміна його положення змінюють ефективну довжину рульової тяги, тому остаточне регулювання виконують за сервісними даними конкретної моделі ATV. Правильно підібраний JING mod:6.1 з лівою різьбою підходить для ремонту саме того з’єднання, де збігаються напрямок різьби, посадка пальця та геометрія деталі.
