Піддон циліндра бензопили серії MS 180 CANFLY

Піддон циліндра бензопили серії MS 180 CANFLY

Деталь призначена для ремонту двигуна бензопил серії MS 180. Піддон закриває нижню частину циліндрового блока та разом із циліндром утворює картерну порожнину, де розташовані колінчастий вал, його підшипники й ущільнення. Для двотактного двигуна щільність цього з’єднання особливо важлива: порушення герметичності нижньої частини мотора заважає нормальному запуску, стабільній роботі та правильній реакції на натискання акселератора. Тому піддон добирають не як звичайну зовнішню кришку, а як частину моторної збірки з певною геометрією сполучення.

Призначення та конструкція

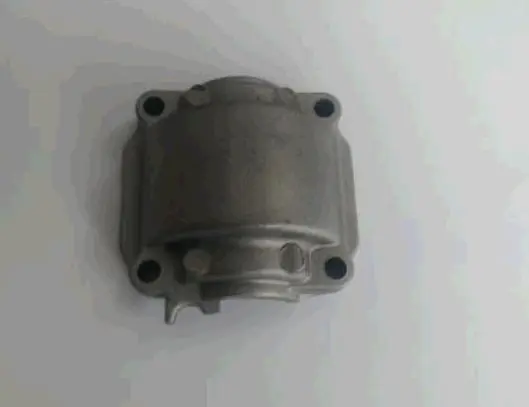

Піддон CANFLY має форму цілісного корпусу з профільованою центральною порожниною та чотирма кутовими отворами для кріплення. Його форма розрахована на розміщення нижньої частини кривошипного механізму й приєднання до основи циліндра. У конструкції передбачена зона, пов’язана з установленням оливного насоса; під час складання її положення має відповідати стороні довшого кінця колінчастого вала. Така орієнтація потрібна для правильного взаємного розташування деталей двигуна.

Ця позиція є саме піддоном циліндра для серії MS 180, а не циліндром, поршнем чи повною поршневою групою. Якщо ремонт проводиться після заклинювання, перегрівання або руйнування деталей усередині двигуна, одного нового піддона може бути недостатньо. Перед складанням перевіряють стан циліндра, колінчастого вала, підшипників та ущільнень, а також переконуються, що в картерній порожнині не залишилися частинки пошкоджених деталей.

Що звірити перед вибором

• Модель бензопили. Позначення серії має відповідати MS 180; для версії з відмінностями за роком випуску або виконанням потрібне зіставлення зі знятою деталлю.
• Контур і кріплення. Порівняйте загальну форму, розташування чотирьох кутових отворів, профіль центральної порожнини та всі виступи з попереднім піддоном.
• Посадкові зони. Перевірте конфігурацію місць під ущільнення колінчастого вала й оливний насос. Навіть невелика відмінність тут може завадити складанню.
• Площина з’єднання. На сполучній поверхні циліндра не повинно бути глибоких подряпин, залишків старого складу, вм’ятин або деформації, інакше новий піддон не усуне втрату герметичності.
• Кріпильні деталі. Використовуйте гвинти потрібного типу й довжини для конкретного виконання пили; пошкоджені гвинти або зірвані посадкові місця потребують окремого відновлення.

Установлення та перевірка після ремонту

Монтаж пов’язаний із розбиранням моторної частини, тому його зручно виконувати на чистому верстаку, зберігаючи порядок знятих компонентів. Із поверхні циліндра та піддона повністю видаляють попередній герметизувальний склад, після чого площини очищають і знежирюють. На сполучну поверхню наносять тонкий безперервний валик відповідного моторного герметика, дотримуючись інструкції його виробника. Надлишок не має потрапляти всередину картерної порожнини або перекривати технологічні зони.

Піддон установлюють у правильній орієнтації, не зміщуючи нанесений шар, а кріплення затягують рівномірно за схемою та із зусиллям, передбаченим ремонтною документацією конкретної модифікації. Одночасно контролюють положення колінчастого вала, підшипників і ущільнень: перекіс під час складання здатний пошкодити їхні крайки та знову порушити щільність корпусу. До подальшого складання витримують час твердіння, зазначений для обраного герметика.

Після завершення ремонту картер перевіряють на утримання тиску та розрідження. Така перевірка дає змогу переконатися, що стик піддона з циліндром і ущільнення колінчастого вала зібрані герметично, перш ніж бензопила повернеться до роботи. Піддон CANFLY підходить для випадків, коли геометрія попередньої деталі збігається, а причиною ремонту стали тріщина, деформація, пошкодження площини прилягання або потреба відновити розібраний двигун серії MS 180.
