Поршневий комплект для мотоблока 192D STD Ø92,00 мм DIGGER

Поршневий комплект DIGGER для двигуна 192D STD Ø92,00 мм

Комплект призначений для ремонту циліндро-поршневої групи одноциліндрового чотиритактного дизельного двигуна 192D із повітряним охолодженням. Номінальний діаметр 92,00 мм і позначення STD вказують на стандартний, а не збільшений ремонтний розмір. Такий варіант обирають для циліндра, який зберіг номінальну геометрію та не був розточений під поршень наступного розміру.

Поршень сприймає тиск газів у циліндрі та через поршневий палець передає зусилля шатуну. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, беруть участь у збереженні компресії та регулюють оливну плівку. Стан цих деталей безпосередньо пов’язаний із запуском двигуна, тягою, витратою оливи та відсутністю стороннього стуку. Комплект застосовують під час відновлення мотора після зношення, задирів, пошкодження днища чи канавок поршня, а також при розбиранні циліндро-поршневої групи для капітального ремонту.

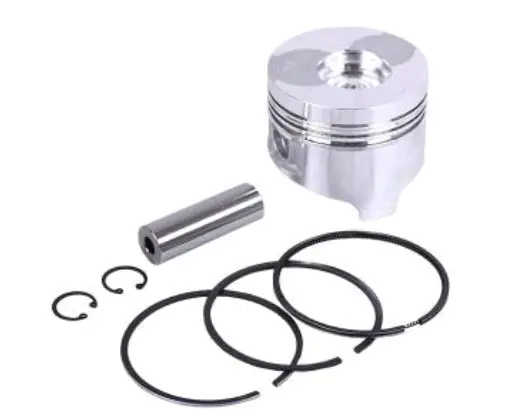

Склад і призначення деталей

• Поршень із канавками під кільця та профільованим днищем працює всередині циліндра двигуна 192D.
• Три поршневі кільця забезпечують ущільнення в циліндрі та беруть участь у контролі кількості оливи на його стінках.
• Поршневий палець з’єднує поршень із верхньою головкою шатуна та передає механічне навантаження.
• Два стопорні кільця фіксують палець від осьового зміщення після складання.

Наявність спряжених деталей в одному наборі зручна для комплексного ремонту: кільця та фіксатори пальця не потрібно окремо добирати до нового поршня. Циліндр, шатун та інші деталі двигуна до цього набору не входять, тому їхній стан оцінюють окремо.

Що перевірити перед вибором

• Маркування двигуна має відповідати моделі 192D; однаковий діаметр циліндра сам по собі не підтверджує сумісність із двигунами інших серій.
• Фактичний розмір циліндра повинен підходити для поршня STD Ø92,00 мм. Після розточування або за критичного зношення циліндра може знадобитися ремонтний розмір.
• Порівняйте з демонтованою деталлю форму днища, загальну висоту, положення отвору під палець і конфігурацію канавок. Ці параметри впливають на положення поршня в циліндрі та роботу кілець.
• До замовлення варто виміряти циліндр у кількох поясах і напрямках, перевірити його на зношення, овальність і конусність. Рішення про встановлення номінального поршня приймають за результатами вимірювань, а не лише за назвою двигуна.

Позначення 192D зустрічається на різній техніці, тому остаточними орієнтирами є модель установленого двигуна та параметри його циліндро-поршневої групи. Комплект розрахований саме на дизельну версію з повітряним охолодженням і номінальним діаметром циліндра 92 мм. Його не слід плутати з деталями 192F або 192N: подібні позначення та однакове значення діаметра не означають збігу геометрії.

Рекомендації зі встановлення

Монтаж виконують після дефектування циліндра та перевірки шатуна. Робочу поверхню очищають від нагару й забруднень, а проміжок між поршнем і циліндром, зазори в замках кілець та посадку пальця звіряють із ремонтними даними конкретного двигуна. Кільця встановлюють у призначені для них канавки з правильною орієнтацією, не допускаючи надмірного розтягування. Стопорні кільця повинні повністю зайняти свої посадкові канавки. Перед складанням поверхні тертя змащують чистою моторною оливою.

Якщо причиною ремонту стали задири, прогар днища, підвищена витрата оливи або втрата компресії, до запуску необхідно усунути джерело несправності та перевірити стан циліндра, системи мащення і повітряного фільтра. Установлення нового поршневого комплекту в надмірно зношений чи пошкоджений циліндр не замінює його відновлення. DIGGER 192D STD Ø92,00 мм підходить для планового ремонту, коли вимірювання підтверджують можливість застосування номінального розміру, а геометрія комплекту відповідає знятим деталям.
