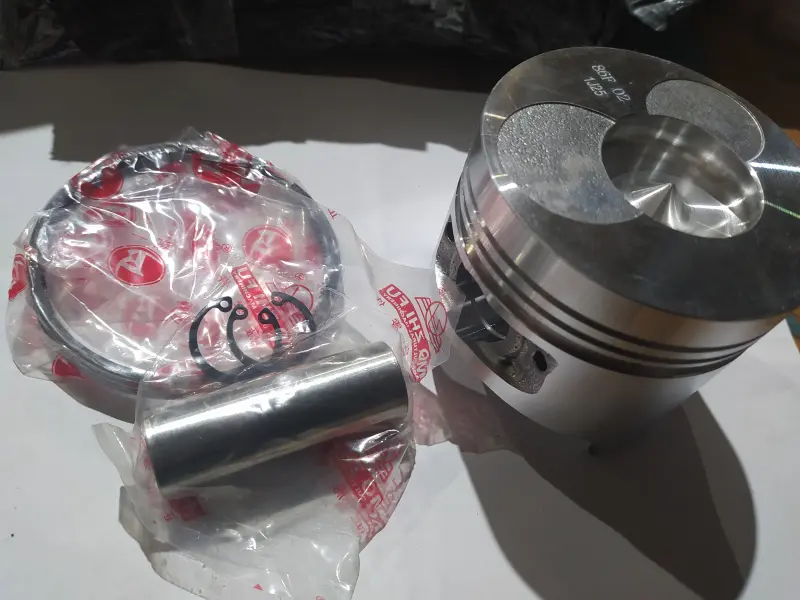

Поршень DIGGER для двигуна 186F, STD Ø86,00 мм

Поршень DIGGER для двигуна 186F, STD Ø86,00 мм

Поршень призначений для ремонту дизельного двигуна 186F, який застосовується на мотоблоках. Деталь рухається всередині циліндра, бере участь у створенні компресії та через поршневий палець передає зусилля на шатун. Позначення STD вказує на стандартний розмір, а діаметр Ø86,00 мм — на номінальну розмірну групу. Такий варіант обирають для циліндра, що зберіг придатні робочі розміри та не був розточений під збільшений ремонтний поршень.

Призначення та конструкція

Поршень DIGGER має профільоване днище з гострим конусом форкамери. Форма верхньої частини пов’язана з конфігурацією камери згоряння, тому під час добору вона має збігатися з установленою раніше деталлю. На корпусі передбачено три кільцеві канавки, отвори під поршневий палець і посадочні місця для його фіксаторів. Кільця, які встановлюються в канавки, ущільнюють проміжок між поршнем і стінкою циліндра, підтримують компресію та регулюють кількість мастила на робочій поверхні.

Під час роботи двигуна поршень виконує зворотно-поступальний рух за високого механічного й температурного навантаження. Стан його днища, спідниці, канавок і посадки пальця впливає на герметичність циліндра, рівномірність руху та передавання зусилля. Задири на спідниці, прогар або тріщини днища, зношені канавки, збільшений люфт пальця та пошкоджені посадочні місця є підставами для розбирання й дефектування циліндро-поршневої групи.

Що перевірити під час добору

• Модель двигуна: поршень розрахований на 186F. Позначення 186F і 186FA не можна вважати повністю взаємозамінними без перевірки виконання двигуна.
• Розмірна група: STD Ø86,00 мм належить до номінального варіанта. Його не слід плутати з ремонтними розмірами Ø86,25 або Ø86,50 мм, призначеними для циліндрів після відповідної механічної обробки.
• Профіль днища: гострий конус форкамери має відповідати формі старого поршня та конфігурації головки двигуна.
• Спряжені розміри: перед придбанням порівнюють діаметр пальця, загальну й компресійну висоту, положення пальця, розміри канавок і форму спідниці зі знятою деталлю.
• Стан циліндра: фактичний діаметр, овальність, конусність і поверхню циліндра вимірюють до вибору номінального або ремонтного розміру.

Підготовка до встановлення

Заміна лише поршня дає належний результат за умови справного циліндра та сумісних спряжених деталей. Якщо на стінці циліндра є глибокі задири, виражена сходинка або розмір вийшов за допустимі межі, спочатку визначають потрібний спосіб відновлення. Одночасно перевіряють шатун, палець, кільця та фіксатори. Робочі проміжки добирають за технічними даними конкретного виконання двигуна 186F, адже самого збігу назви моделі недостатньо для точної збірки.

Перед монтажем деталі очищають, канавки й посадки оглядають, а поверхні тертя змащують моторною оливою. Кільця встановлюють з урахуванням їхнього призначення та орієнтації, замки розводять відповідно до інструкції для використаного комплекту. Палець має рухатися без перекосу й неприпустимого люфту, а фіксатори — повністю займати свої посадочні місця. Після складання колінчастий вал прокручують вручну, контролюючи вільний хід без заїдань.

Поршень DIGGER STD Ø86,00 мм підходить для відновлення двигуна 186F за підтвердженого номінального розміру циліндра та збігу геометрії днища. Ретельна перевірка розмірної групи й стану циліндра допомагає зібрати поршневу групу без несумісних деталей і повторного розбирання двигуна.
