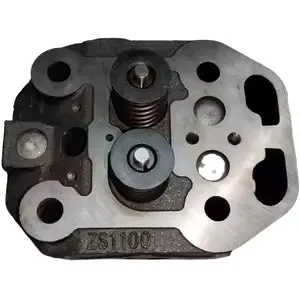

Головка циліндра S195/S1100 у зборі SANJIA

Головка циліндра S195/S1100 у зборі SANJIA

Ця головка призначена для ремонту одноциліндрових дизельних двигунів сімейства S195 і S1100, які використовують на мотоблоках та мототракторах. Вона встановлюється над циліндром, закриває його й разом із поршнем утворює простір, де згорає паливо. Від стану привалювальної площини, клапанів і місць їх посадки залежать герметичність камери згоряння, збереження компресії та правильний газообмін двигуна.

Виконання у зборі зручне під час комплексного ремонту верхньої частини мотора: у головці встановлено впускний і випускний клапани, напрямні та сідла, клапанні пружини, тарілки й сухарі, а також заглушки водяної сорочки. Така конфігурація усуває потребу окремо підбирати основні деталі клапанного механізму. Водночас прокладку головки, форсунку, коромисла, кришку та кріплення потрібно враховувати окремо й звіряти з конкретною модифікацією двигуна.

Призначення та особливості конструкції

Впускний клапан відкриває шлях повітрю до циліндра, а випускний відводить відпрацьовані гази після згоряння. Пружини повертають клапани в закрите положення, сідла забезпечують щільне прилягання тарілок, а напрямні задають рух стрижнів. У корпусі передбачено канали й порожнини системи водяного охолодження, кріпильні отвори, впускний та випускний канали, а також місце для встановлення форсунки. Усі ці ділянки мають збігатися з відповідними деталями двигуна.

Що перевірити під час вибору

• Модель двигуна. Головка розрахована на позначення S195 і S1100; орієнтуватися потрібно на маркування самого двигуна та конфігурацію демонтованої деталі.
• Монтажна площина. Порівняйте контур, розташування отворів під шпильки й форму проходів для охолоджувальної рідини.
• Приєднання навісних деталей. Перевірте положення впускного та випускного каналів, кріплення колекторів, посадку форсунки й точки встановлення клапанного привода.
• Прокладка. Вона підбирається окремо; її контур та отвори мають відповідати блоку й обраній головці.
• Обсяг ремонту. До розбирання визначте, які справні деталі переносяться зі старої головки, а які потрібно замінити разом із нею.

Позначення S195/S1100 є головним орієнтиром, проте під час ремонту доцільно безпосередньо порівняти нову та демонтовану головки. Особливо важливі геометрія нижньої площини, розташування кріпильних отворів, форма каналів і точки приєднання колекторів. Така перевірка допомагає виключити невідповідність версій двигуна зі схожою назвою.

Коли замінюють головку циліндра

Заміна потрібна за наявності тріщин корпусу, пошкодження або деформації площини прилягання, зношення напрямних і сідел клапанів, а також дефектів, які неможливо усунути обробкою та ремонтом. Такі несправності можуть порушувати герметичність камери згоряння й нормальний рух клапанів. Перед заміною варто перевірити стан блока, поршневої групи, форсунки та клапанного привода, щоб ремонт усував причину несправності, а не лише її зовнішній прояв.

Рекомендації зі встановлення

Монтаж виконують на очищену й перевірену поверхню блока з відповідною прокладкою. Кріплення затягують у послідовності та з моментом, визначеними виробником саме для встановленої версії двигуна. Після складання регулюють клапанні зазори, перевіряють вільний рух привода, герметичність з’єднань системи охолодження, посадку форсунки, впускного та випускного трактів. Перший запуск виконують після повного складання й контрольної перевірки всіх приєднань.

Головка SANJIA у зборі підходить для планового відновлення двигунів S195/S1100 і ремонту після пошкодження штатної головки. Це практичне рішення, коли потрібно замінити корпус разом з основними деталями клапанного механізму та відновити правильну герметичність і газообмін у верхній частині двигуна.
