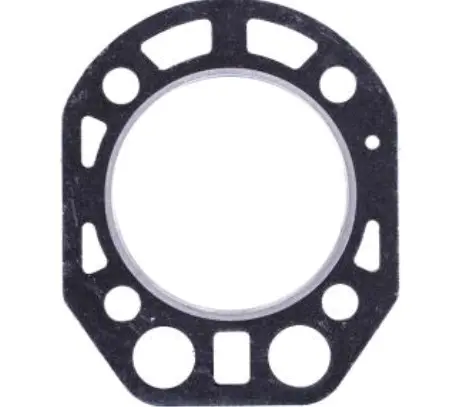

Прокладка головки циліндра 175N, 7 к.с., Ø75 мм SANJIA

Прокладка головки циліндра SANJIA для двигуна 175N

Деталь призначена для ремонту одноциліндрового чотиритактного дизельного двигуна 175N з водяним охолодженням, номінальною потужністю 7 к.с. і діаметром циліндра 75 мм. Прокладка встановлюється у з’єднанні циліндра з головкою та утворює щільний стик після затягування кріплення. Вона герметизує камеру згоряння, допомагає зберігати компресію й розділяє зони, якими в двигуні проходять гази та охолоджувальна рідина.

Точна геометрія має вирішальне значення: великий центральний отвір повинен відповідати циліндру, а отвори по периметру — збігатися з кріпленням і передбаченими каналами спряжених деталей. Правильно підібрана прокладка не перекриває проходи та рівномірно затискається між площинами. Тому позначення двигуна і схема отворів не менш важливі, ніж заявлений діаметр циліндра.

Коли застосовують прокладку

Прокладку встановлюють під час складання двигуна після зняття головки циліндра, ремонту верхньої частини мотора або усунення негерметичності стику. Підставою перевірити це з’єднання можуть бути сліди прориву газів по краю, витік охолоджувальної рідини, зниження компресії чи ознаки потрапляння рідини до небажаної зони. Такі прояви потребують діагностики: нова прокладка виконує ущільнення, але не усуває деформацію площин, пошкодження головки, циліндра або несправності системи охолодження.

Що перевірити під час добору

• Модель двигуна: 175N. Самого збігу потужності без збігу моделі недостатньо.
• Тип мотора: одноциліндровий чотиритактний дизель із водяним охолодженням.
• Номінальна потужність: 7 к.с.
• Діаметр циліндра: 75 мм. Позначення Ø75 стосується параметра сумісного двигуна й не замінює перевірку всіх розмірів самої деталі.
• Контур і отвори: перед складанням зіставте зовнішню форму, центральний проріз, кількість і розташування малих отворів зі знятою прокладкою та спряженими деталями.

Двигуни близької потужності можуть відрізнятися виконанням головки, розташуванням шпильок і каналів. Не добирайте прокладку лише за загальним виглядом або одним діаметром. Якщо мотор ремонтували раніше та змінювали циліндр чи головку, перевірте фактичну конфігурацію встановленого вузла. Прокладку не можна підрізати, розширювати отвори або монтувати за часткового розходження контуру.

Рекомендації з установлення

Перед монтажем повністю видаляють рештки старої прокладки, мастило, охолоджувальну рідину та забруднення з обох контактних площин, не залишаючи подряпин і задирок. Головку й циліндр перевіряють на пошкодження та порушення площинності. Нову прокладку розміщують без зміщення, контролюючи вільний збіг кріпильних отворів і каналів. Герметики та додаткові покриття застосовують лише тоді, коли це прямо передбачено ремонтною документацією двигуна.

Кріплення головки затягують справним динамометричним інструментом, у визначеній для двигуна послідовності та до встановленого моменту. Універсальне значення тут не використовують: порядок і зусилля беруть із настанови саме для конкретної версії 175N. Після складання відновлюють рівень охолоджувальної рідини, а під час першого запуску контролюють стик, температуру двигуна та відсутність витоків. Такий підхід допомагає прокладці працювати в рівномірно затиснутому з’єднанні та зменшує ризик повторного розбирання через помилку добору або монтажу.
