Колінвал бензопили Goodluck GL4500/5200 WIDGET

Колінвал бензопили Goodluck GL4500/5200 WIDGET

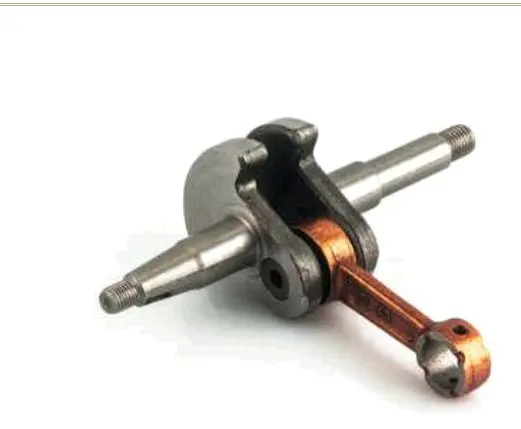

Колінвал WIDGET призначений для ремонту бензопил Goodluck моделей GL4500 і GL5200. Деталь сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент до приводу пиляльної гарнітури. Від стану колінвала залежать співвісність обертових деталей, рівномірність роботи двигуна та правильна взаємодія сполучених компонентів.

Конструкція поєднує дві щоки, розташований між ними шатун і два кінці вала з різьбовими ділянками. Один бік взаємодіє з деталями з боку маховика, інший — із компонентами приводу. Така будова потребує точного збігу посадкових поверхонь, різьби, конусних переходів і положення шатуна з параметрами двигуна конкретної бензопили. Деталь належить до внутрішніх компонентів двигуна та встановлюється в картері з опорою на підшипники.

Що перевірити під час вибору

• Модель бензопили. Основне призначення цієї позиції — Goodluck GL4500 і GL5200. Позначення пилки потрібно уточнити до розбирання, адже зовні подібна техніка може мати інше компонування двигуна.
• Геометрію демонтованого колінвала. Порівняйте загальну довжину, розташування щік і шатуна, форму обох кінців вала, уступи та конусні переходи.
• Посадкові місця. Діаметри ділянок під підшипники й ущільнення мають збігатися зі старою деталлю та відповідними частинами картера.
• Різьбові з'єднання. Перевірте діаметр, довжину й напрямок різьби з обох боків, а також спосіб фіксації маховика та компонентів приводу.
• Положення в картері. Після складання щоки та шатун не повинні торкатися корпусу, а вал має обертатися без заклинювання.

Порівняння форми особливо потрібне, якщо бензопилу вже ремонтували або вона створена на поширеній платформі 4500/5200. Збіг самої назви моделі не скасовує перевірки посадок: окремі модифікації можуть відрізнятися сполученими деталями. Для точного підбору покладіть демонтований колінвал поруч і послідовно звірте обидва боки.

Коли потрібна заміна

Підставою для ремонту є помітне биття, деформація вала, пошкоджена різьба, зношення посадкових поверхонь, задири, надмірний люфт шатуна, металевий стукіт або сильна вібрація двигуна. До встановлення нового колінвала потрібно визначити причину несправності та оглянути підшипники, ущільнення, картер, поршень і циліндр. Зношені сполучені деталі здатні погіршити результат ремонту та скоротити ресурс установленого колінвала.

Рекомендації щодо встановлення

• Розбирайте двигун чистим інструментом і не допускайте потрапляння абразиву в картер, підшипники та шатунне з'єднання.
• Не передавайте монтажне зусилля ударами по різьбових кінцях: пошкоджена різьба або деформація вала ускладнять подальше складання.
• Перевірте стан опор та ущільнень до з'єднання половин картера; деталі з люфтом, пошкодженнями чи слідами перегрівання залишати не варто.
• Після складання прокрутіть колінвал вручну. Обертання має бути вільним, без заїдань, контакту щік із картером та відчутного биття.

Колінвал Goodluck GL4500/5200 WIDGET підходить для відновлення двигуна за умови підтвердженого збігу моделі та всіх сполучних розмірів. Точний вибір і акуратне складання допомагають повернути правильне перетворення руху поршня на обертання та стабільне передавання моменту до приводу бензопили.
