Вимикач зупинки двигуна бензопили Goodluck GL 4500/5200 ROYI

Вимикач зупинки двигуна Goodluck GL 4500/5200 ROYI

Компактний металевий тумблер призначений для керування запалюванням бензопил Goodluck GL 4500 і GL 5200. У робочому положенні він дає змогу підготувати двигун до запуску, а після переведення в положення зупинки вимикає запалювання та допомагає заглушити пилу передбаченим для цього органом керування. Деталь ROYI підходить для відновлення штатної функції ввімкнення та зупинки двигуна під час ремонту відповідних моделей.

Призначення та конструкція

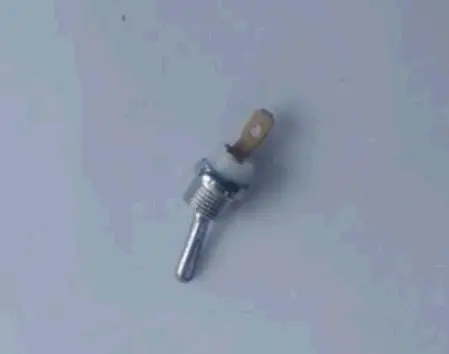

Вимикач виготовлений у формі важільного тумблера з металевим корпусом, різьбовою установною частиною та фіксувальною гайкою. Така конструкція передбачає монтаж в отвір корпусу бензопили: різьбова частина утримує деталь на панелі, а зовнішній важіль залишається доступним оператору. Для під’єднання передбачений плоский контактний вивід. Після правильного встановлення тумблер має надійно триматися в посадковому місці, вільно перемикатися та не торкатися сусідніх деталей.

Ця запчастина відповідає саме за ввімкнення запалювання перед запуском і зупинку двигуна після роботи. Вона не виконує функції курка газу або гальма пиляльного ланцюга. Таке розмежування допомагає правильно визначити несправність і не переплутати вимикач з іншими органами керування бензопилою.

Як перевірити сумісність

Основний критерій добору — бензопила Goodluck моделі GL 4500 або GL 5200. Перед установленням додатково зіставте новий тумблер зі знятою деталлю за такими ознаками:

• різьбовий спосіб кріплення та розташування фіксувальної гайки;
• діаметр і довжина установної частини, потрібні для наявного отвору;
• форма, кількість і розташування контактних виводів;
• габарити корпусу та вільний простір усередині кожуха;
• напрямок ходу важеля і його положення відносно панелі;
• розташування штатного проводу без натягу, перегинання та затискання корпусними деталями.

Відповідність моделі пили потрібно оцінювати разом із геометрією старого вимикача. Це особливо актуально, якщо бензопилу раніше ремонтували або на ній уже замінювали органи керування. Правильно дібрана деталь встановлюється у штатне місце без свердління панелі, зміни кріплення та перероблення проводки.

Установлення та перевірка роботи

Роботи виконують при зупиненому й охолодженому двигуні. До розбирання знімають ковпачок зі свічки запалювання, щоб унеможливити випадковий запуск. Варто заздалегідь зафіксувати положення старого тумблера та під’єднання проводу. Під час від’єднання контакт знімають за наконечник, не розтягуючи провід. Далі звільняють кріпильну гайку, виймають стару деталь і встановлюють новий вимикач у тому самому положенні.

Гайку затягують так, щоб корпус не провертався під час перемикання, але без надмірного зусилля. Контактний наконечник повинен повністю сідати на вивід і триматися без люфту. Провід укладають за попереднім маршрутом, не допускаючи його контакту з нагрітими та рухомими частинами. Важіль після складання повинен мати повний хід і не впиратися в кожух.

Спочатку перемикання перевіряють на непрацюючій пилі. Після складання двигун запускають і контролюють обидві функції: робоче положення не повинно перешкоджати запуску, а положення зупинки має впевнено вимикати запалювання. Якщо двигун продовжує працювати або реагує не щоразу, перевіряють кріплення тумблера, посадку контактного наконечника та цілісність з’єднувального проводу.

Коли вимикач потребує заміни

Причиною для ремонту стають пошкодження важеля або контактного виводу, послаблення різьбового кріплення, заїдання під час перемикання, нестабільна реакція на положення зупинки чи неможливість заглушити двигун штатним способом. Подібні ознаки можуть виникати й через дефект проводу або нещільне з’єднання, тому перед заміною необхідно оглянути під’єднання. Справний тумблер ROYI повертає бензопилам Goodluck GL 4500 і GL 5200 звичне керування запуском та зупинкою без зміни заводського розташування деталей.
