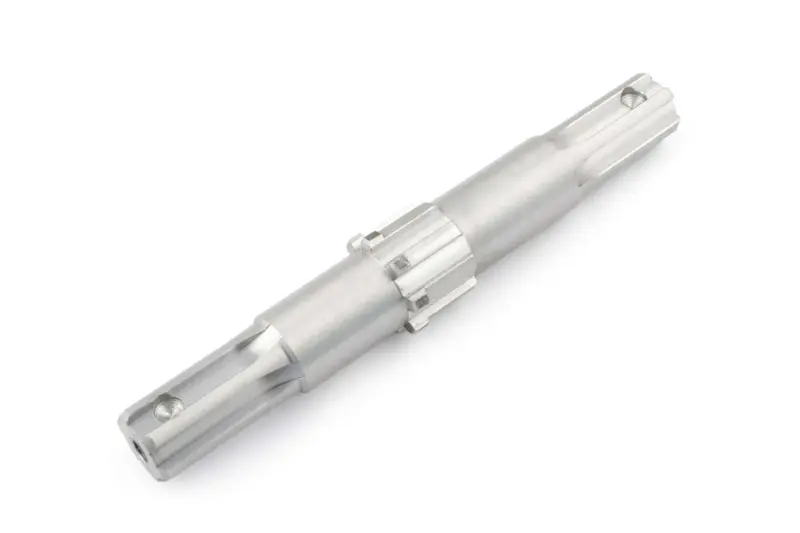

Вал вторинний редуктора фрези мотоблока 195N (12 к.с.) DIGGER

Вал вторинний редуктора фрези мотоблока 195N (12 к.с.) DIGGER

Вторинний вал DIGGER призначений для ремонту редуктора фрези мотоблока з позначенням двигуна 195N потужністю 12 к.с. Деталь працює всередині трансмісійного вузла та бере участь у передаванні крутного моменту між елементами редуктора. Її встановлюють замість штатного вала, якщо на ньому зношені робочі поверхні, пошкоджені шліци або з’явилося помітне биття.

Справний вал забезпечує правильне положення спряжених шестерень і належну роботу посадкових місць. Якщо стара деталь пошкоджена, перед заміною варто розібрати редуктор та оглянути все з’єднання. Це допоможе оцінити стан елементів, які працюють разом із валом, і підготувати вузол до правильного складання.

Конструкція деталі має ступінчасті ділянки та шліцьове з’єднання. Саме тому для підбору недостатньо лише позначення мотоблока: новий вал потрібно зіставити з демонтованою деталлю та будовою встановленого редуктора. Зовні подібні запчастини можуть мати інший профіль з’єднань, відмінні посадкові ділянки або інше розташування елементів фіксації.

Як підібрати вторинний вал

Ця деталь використовується саме в редукторі фрези мотоблока 195N потужністю 12 к.с. Вона не призначена для коробки передач чи іншого вузла техніки. Перед купівлею рекомендуємо зняти старий вал і порівняти всі конструктивні ділянки, що беруть участь у встановленні та передаванні навантаження.

• Шліцьове з’єднання: зіставте кількість і профіль шліців на новому та демонтованому валах.
• Загальна довжина: порівняйте деталі по всій довжині, включно з крайніми ділянками.
• Посадкові місця: перевірте їхні діаметри, довжину та положення відносно ступенів вала.
• Фіксація в редукторі: звірте розташування отворів, проточок та інших конструктивних елементів.
• Призначення: переконайтеся, що старий вал знято саме з редуктора фрези мотоблока 195N на 12 к.с.

Окрему увагу приділіть місцям установлення підшипників і з’єднанням із шестернями. Вирішальним є збіг усіх точок спряження, а не лише загальна схожість деталей. Якщо відрізняється хоча б один діаметр, профіль шліців або елемент фіксації, не намагайтеся встановити вал із зусиллям — спочатку повторно перевірте його відповідність конкретному редуктору.

Заміна та складання вузла

Вторинний вал замінюють під час розбирання редуктора фрези. Перед складанням очистьте корпус від забруднень, огляньте шестерні, місця встановлення підшипників та ущільнення. Також перевірте спряжені деталі: на них не повинно бути критичного зношення, яке завадить правильному встановленню нового вала або нормальному з’єднанню елементів.

Установлюйте вал без ударної посадки. Не компенсуйте невідповідність шліців, посадкових поверхонь чи фіксувальних елементів додатковим зусиллям. Деталі мають з’єднуватися штатно, без перекосу. Якщо вал не займає передбачене положення, розберіть з’єднання та ще раз порівняйте його розміри й конструктивні ділянки зі старою запчастиною.

Підставою для діагностики редуктора можуть бути сторонній шум, удари під час роботи фрези, люфт, сліди зношення шліців або пошкодження посадкових поверхонь старого вала. За таких ознак перевірте не лише вал, а й усі деталі, що з ним взаємодіють. Вчасна заміна зношеного елемента допомагає відновити правильне складання редуктора та уникнути подальшої роботи вузла з пошкодженими спряженнями.

Вторинний вал DIGGER підходить для ремонту редуктора фрези мотоблока 195N потужністю 12 к.с. за умови повного збігу з демонтованою деталлю. Перед замовленням перевірте призначення вузла, шліци, довжину, посадкові ділянки, отвори та проточки. Таке зіставлення дає змогу оцінити відповідність запчастини конкретній модифікації редуктора до початку складання.
