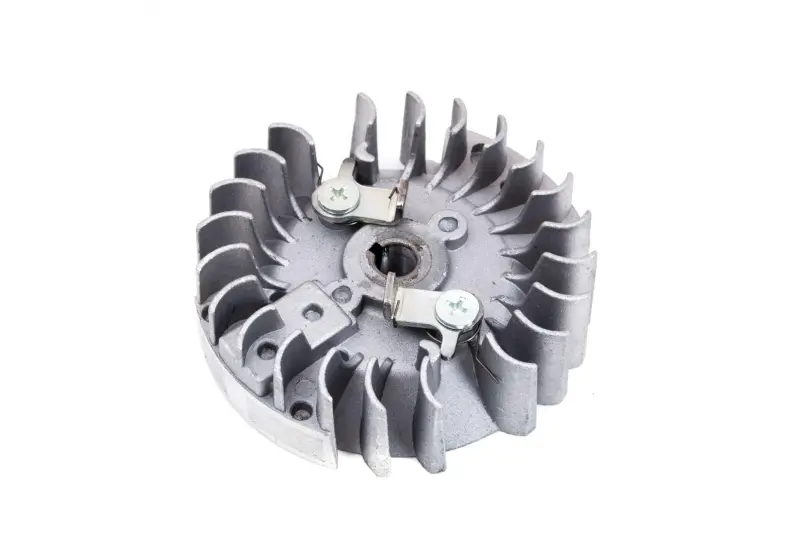

Маховик магнето MECH для бензопил Goodluck GL 4500/5200 з металевими собачками

Маховик магнето MECH для Goodluck GL 4500/5200

Деталь призначена для ремонту системи запалювання та пускового механізму бензопил Goodluck GL 4500 і GL 5200. Це маховик, або ротор магнето, який установлюється на колінчастий вал і взаємодіє зі стартером. Під час витягування пускового шнура стартер зачіпає металеві собачки та передає колінвалу обертання, потрібне для запуску двигуна. Під час роботи магнітна частина маховика, що обертається, взаємодіє з модулем запалювання.

Конструкція має дві рухомі металеві собачки, центральний посадковий отвір і розташовані по колу лопаті. Собачки беруть участь у передаванні зусилля від стартера, а лопаті маховика створюють спрямований потік повітря під час обертання. Отже, ця деталь поєднує функції ротора системи запалювання, частини пускового механізму та вентилятора повітряного охолодження. Вона не є котушкою запалювання або стартером у зборі, тому перед замовленням потрібно точно визначити, яка частина бензопили потребує ремонту.

Як правильно підібрати маховик

Основна заявлена сумісність цієї позиції — бензопили Goodluck GL 4500 і GL 5200. У техніці сімейства 4500/5200 трапляються різні виконання маховиків: із металевими або пластиковими собачками, а також із відмінностями посадкової та відповідної геометрії. Самого позначення моделі тому недостатньо. Надійніше зняти стару деталь і послідовно зіставити основні ознаки:

• Виконання собачок. На цій моделі встановлені металеві собачки; їхній тип, кількість, положення та форма мають відповідати старому маховику й відповідній частині стартера.
• Посадку на колінчастий вал. Порівняйте форму центрального отвору, посадковий конус і шпонковий паз. Розбіжність цих елементів не дасть правильно закріпити ротор.
• Габаритну геометрію. Перевірте зовнішній діаметр, загальну висоту та розташування сходинок. Значення варто вимірювати безпосередньо на знятій деталі, оскільки для цієї позиції точні розміри не заявлені.
• Лопаті охолодження. Їхня висота, напрямок і розташування мають залишати потрібний проміжок усередині корпусу та відповідати компонуванню бензопили.
• Взаємодію зі стартером. Зіставте форму зони зачеплення з пусковим механізмом. Собачки повинні рухатися вільно та впевнено контактувати з відповідною деталлю.
• Положення відносно модуля запалювання. Новий маховик має підходити до штатного компонування модуля й обертатися без торкання нерухомих частин.

Зіставлення зі старою деталлю особливо важливе, якщо бензопилу раніше ремонтували або всередині вже встановлені компоненти іншої модифікації. Під час вибору не слід орієнтуватися лише на робочий об’єм, зовнішній вигляд корпусу чи загальне позначення серії.

Коли потрібні перевірка та заміна

Стан маховика варто перевірити, якщо стартер рухається, але колінчастий вал захоплюється з перебоями, собачки заїдають або не повертаються вільно, на лопатях з’явилися відколи, а в посадці відчувається люфт. Огляду також потребують шпонковий паз, центральна частина, кріплення собачок та їхні пружинні пластини. Подібні прояви можуть бути пов’язані зі шківом, відповідною частиною стартера, шпонкою або модулем запалювання, тому перед заміною корисно оглянути весь спряжений механізм.

Монтаж виконують на зупиненому й охололому двигуні зі знятим ковпачком свічки. Старий маховик знімають придатним інструментом, не прикладаючи зусилля до тонких лопатей. Перед установленням очищають і перевіряють конус колінчастого вала, шпонку та паз, після чого закріплюють деталь із моментом затягування, визначеним для конкретної бензопили. Після складання вручну перевіряють вільне обертання, відсутність контакту з корпусом і модулем запалювання, а також правильне зачеплення стартера. Такий порядок допомагає уникнути перекосу та одразу виявити несумісність деталей.
