Колінчастий вал бензопили Goodluck GL4500/5200 MECH

Колінчастий вал бензопили Goodluck GL4500/5200 MECH

Деталь призначена для ремонту бензопил Goodluck моделей GL4500 і GL5200. Вона встановлюється всередині двигуна та з’єднує поршневу групу з компонентами пилки, що обертаються. Такий колінчастий вал обирають під час відновлення мотора після зношення, появи люфту, биття або пошкодження штатної деталі.

Призначення та конструкція

Під час роботи поршень рухається в циліндрі зворотно-поступально, шатун передає зусилля на колінчастий вал, а той перетворює його на обертання. Через кінці вала рух передається на пов’язані компоненти двигуна та привід різальної гарнітури. Від геометрії колінвала, стану його посадкових поверхонь і з’єднання з шатуном залежать рівномірність обертання, відсутність стороннього стуку та коректна робота двигуна під навантаженням.

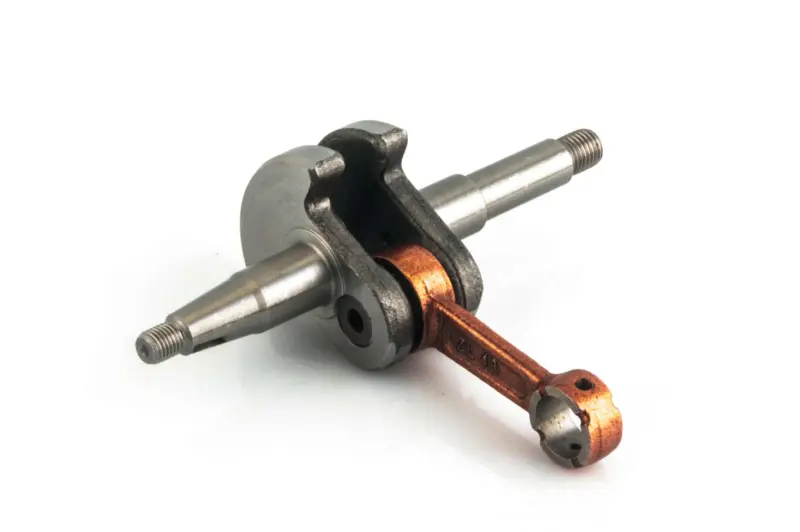

Конструкція містить дві щоки, шатун, ступінчасті шийки та різьбові кінці. Колінвал являє собою єдину зібрану деталь із шатуном: роз’єднувати щоки для звичайного встановлення не потрібно. Шатун має мідно-коричневий колір, щоки виконані темними, а шийки та кінці вала мають оброблені металеві поверхні. Стан підшипників, сальників та інших деталей картера перевіряють окремо з урахуванням фактичних посадкових розмірів.

Що перевірити перед вибором

Позначення GL4500/5200 визначає основну сумісність, однак у бензопил однієї серії трапляються конструктивні версії. До встановлення зіставте нову деталь зі знятим колінвалом і картером. Для точного добору важлива не лише назва пилки, а вся посадкова геометрія.

• Модель бензопили: Goodluck GL4500 або GL5200; для техніки з іншим позначенням сумісність потрібно перевіряти окремо.
• Загальна форма й довжина: розташування щік, довжина обох боків вала та положення шатуна мають відповідати попередній деталі.
• Посадкові ділянки: порівняйте діаметри шийок під корінні підшипники, сходинки, конуси та місця прилягання сальників.
• Різьбові кінці: перевірте діаметр, крок, напрямок і довжину різьби з боку маховика та зчеплення.
• Шатун: зіставте його довжину, ширину головок і діаметри отворів під палець та нижнє з’єднання.

Коли потрібна заміна

Підставою для ремонту є помітний люфт шатуна в нижньому з’єднанні, підклинювання під час обертання, биття кінців вала, зношені посадки, зірвана різьба, пошкоджений конус, тріщини або деформація щік. Стук і посилена вібрація двигуна також потребують розбирання та вимірювальної перевірки. Такі ознаки не усуваються лише заміною зовнішнього кріплення: стан колінвала оцінюють разом із підшипниками, сальниками, шатуном і поршневою групою.

Встановлення та контроль після ремонту

Для заміни двигун розбирають, колінвал виймають із картера та встановлюють із дотриманням положення підшипників і ущільнень. Перед складанням очищають посадкові поверхні, перевіряють картер на пошкодження, оцінюють стан корінних підшипників і сальників, а також оглядають поршневий палець та голчастий підшипник верхньої головки шатуна. Зношені спряжені деталі здатні швидко погіршити роботу нового колінвала, тому їх не залишають без діагностики.

Після складання вал має обертатися вільно, без заїдань, бічного торкання щік і відчутного нерівномірного опору. Кріплення маховика та зчеплення затягують за вимогами конкретної модифікації пилки. Колінчастий вал MECH підходить для планового відновлення двигуна Goodluck GL4500/5200, якщо його розміри та виконання збігаються зі знятою деталлю.
