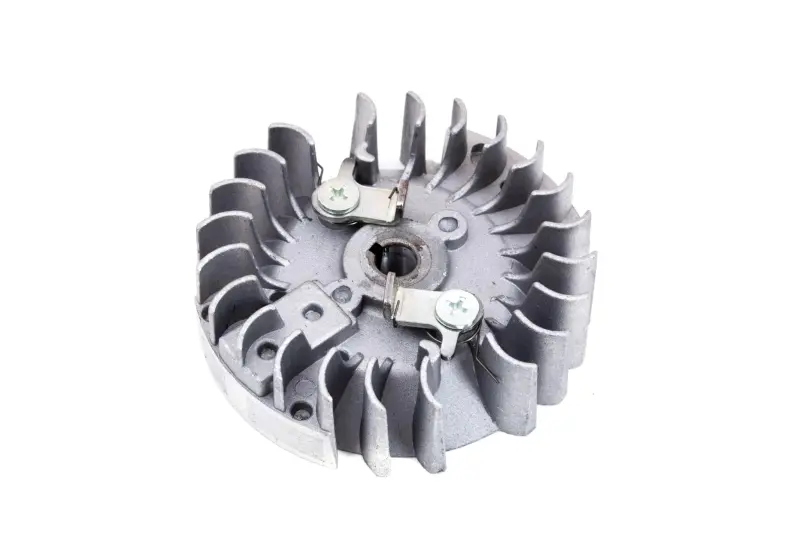

Магнето (маховик) Goodluck GL 4500/5200 із металевими собачками CANFLY

Магнето (маховик) CANFLY для Goodluck GL 4500/5200

Цю деталь установлюють на бензопили Goodluck GL 4500 і GL 5200; вона поєднує функції ротора магнето, маховика та частини ручного пуску. Під час роботи деталь обертається разом із колінчастим валом: магнітна частина взаємодіє з модулем запалювання, а радіальні лопаті створюють повітряний потік для охолодження двигуна. Дві металеві собачки беруть участь у з'єднанні зі стартером. Коли шнур витягують, пусковий механізм через них передає обертання на колінвал, потрібне для запуску мотора.

Позиція підходить для ремонту, коли штатний маховик пошкоджений або його пускові деталі вже не забезпечують нормального зачеплення. Металеве виконання стосується саме собачок; матеріал усього корпусу, точні розміри й масу цієї версії не заявлено. CANFLY — виробник деталі, а позначення GL 4500/5200 є орієнтиром щодо сумісності.

Конструкція та призначення

• Дві металеві собачки приймають зусилля від відповідної частини ручного стартера й допомагають прокрутити двигун під час пуску.
• Пружини собачок утримують рухомі деталі в передбаченому положенні та забезпечують їхню роботу під час зчеплення і роз'єднання зі стартером.
• Радіальні лопаті формують потік охолоджувального повітря під час обертання маховика; цілісність лопатей важлива для правильного обдування двигуна.
• Центральна посадка зі шпонковим пазом фіксує кутове положення маховика на колінвалі, тому стан паза й шпонки безпосередньо впливає на монтаж.

Як перевірити сумісність

Перед замовленням недостатньо врахувати лише позначення GL 4500 або GL 5200: у бензопил спорідненої серії можуть траплятися різні виконання деталей. Зніміть старий маховик і порівняйте зовнішній діаметр, загальну висоту, форму та глибину центральної посадки, розмір шпонкового паза, розташування двох собачок і пружин, конфігурацію лопатей. Перевірте також відповідну частину стартера: її форма має відповідати металевим собачкам нового маховика. Якщо хоча б один посадковий параметр відрізняється, встановлювати деталь із підгонкою не слід.

Назва «магнето» у цій товарній позиції означає ротор-маховик, а не окрему котушку запалювання. Це важливо під час діагностики: відсутність іскри не завжди потребує заміни маховика, адже перевірці підлягають також модуль запалювання, проміжок між ним і ротором, провід, свічка та положення шпонки. Новий маховик добирають за підтвердженого пошкодження його посадки, магнітної частини, лопатей або механізму собачок.

Ознаки зношення та підготовка до монтажу

Огляд потрібний, якщо стартер прослизає, шнур витягується без упевненого прокручування двигуна, собачки заїдають чи не повертаються, з'явилися відколи лопатей, тріщини, помітне биття або пошкодження шпонкового паза. Перед установленням перевірте посадкову частину колінвала, шпонку, кріплення маховика та деталі стартера. Посадкові поверхні мають бути чистими й без задирок, а маховик — сідати рівно, без люфту та примусового доопрацювання.

Після складання вручну проконтролюйте вільне обертання й роботу обох собачок: вони не повинні заклинювати або торкатися кожуха. Проміжок до модуля запалювання та зусилля затягування кріплення визначаються сервісними даними конкретної бензопили; універсальні значення застосовувати не можна. Якщо для зняття й фіксації маховика немає відповідного інструмента, монтаж краще доручити фахівцеві. Точне порівняння зі знятою деталлю до початку ремонту допомагає уникнути невідповідності зовні подібних версій.
