Вимикач бензопили Goodluck GL 2400 BISON

Вимикач бензопили Goodluck GL 2400 BISON

Компактний клавішний вимикач призначений для штатної зупинки бензинового двигуна на бензопилі Goodluck GL 2400 у виконанні BISON. Деталь взаємодіє із системою запалювання: після переведення клавіші в положення O стан контактів змінюється, іскроутворення припиняється та двигун зупиняється. Положення I використовується для роботи інструмента. Вимикач відновлює звичне керування із зовнішньої панелі корпуса та підходить для ремонту пили, кнопка якої перестала надійно виконувати команду зупинки.

Конструкція та призначення

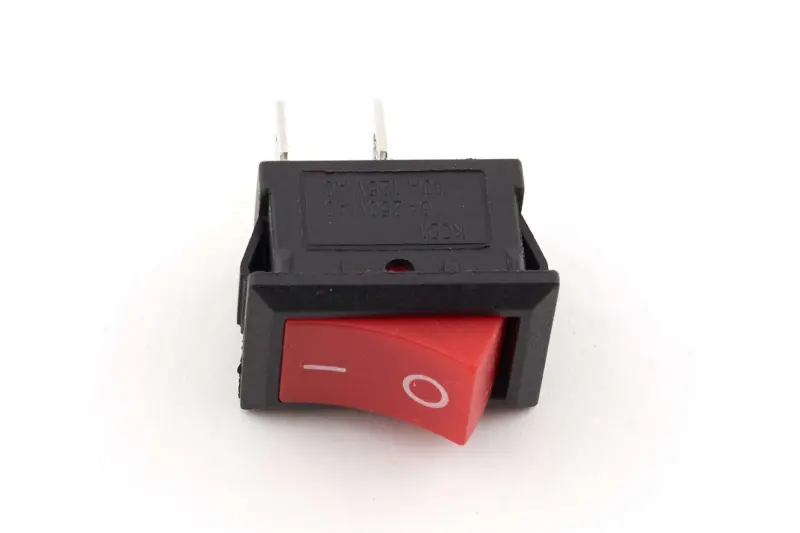

Деталь має формат прямокутного клавішного перемикача. Чорний корпус поєднаний із червоною клавішею з позначеннями I та O, тому її положення легко розрізняти під час користування та перевірки після ремонту. На тильному боці розташовані два плоскі контактні виводи для приєднання проводів. Корпус монтується у передбачене прямокутне посадкове місце, а клавіша залишається доступною із зовнішнього боку бензопили.

Справність цієї невеликої деталі безпосередньо впливає на зручність керування двигуном. Якщо всередині вимикача порушений контакт, пошкоджена клавіша або приєднані дроти тримаються ненадійно, мотор може зупинятися не з першого разу чи реагувати на перемикання нестабільно. Заміна також потрібна за наявності тріщин корпуса, слідів перегрівання контактів або механічного пошкодження виводів. Новий вимикач дає змогу відновити штатну функцію без зміни розташування органів керування.

Що перевірити під час добору

Позначення GL 2400 використовується для кількох варіантів запчастин, тому лише загального номера моделі недостатньо. Ця позиція заявлена саме для версії BISON. Окремо продаються вимикачі GL 2400 із позначеннями BEST і WOODMAN, але їх наявність не підтверджує однакову форму чи взаємозамінність. Перед замовленням зіставте стару деталь і посадкове місце за такими ознаками:

• виконання бензопили — у позначенні техніки має враховуватися версія GL 2400 BISON;
• форма корпуса — прямокутний вимикач повинен відповідати контуру отвору в панелі;
• контактні виводи — перевірте їхню кількість, розташування, ширину та напрямок відносно клавіші;
• посадкові габарити — порівняйте довжину, ширину й глибину старого корпуса, адже точні розміри цієї позиції не зазначені;
• розташування позначень — орієнтація клавіші I/O має відповідати передбаченому положенню на пилі.

Добирати вимикач лише за червоно-чорним кольором не варто: подібні зовні перемикачі застосовуються в різній техніці та можуть відрізнятися корпусом, контактами й способом фіксації. Надійніше зняти стару деталь, зберегти схему розташування проводів і виконати безпосереднє порівняння. Якщо старий корпус втрачений, орієнтуйтеся на виконання BISON, конфігурацію посадкового отвору та наконечники штатної проводки.

Установлення та перевірка

Для заміни відкривають доступ до місця монтажу, позначають початкове підключення проводів і акуратно знімають наконечники з виводів старого вимикача. Тягнути безпосередньо за дріт не потрібно, оскільки це може послабити його з'єднання з наконечником. Новий корпус установлюють без перекосу, після чого перевіряють, чи він повністю ввійшов у посадкове місце, не зміщується під час натискання та не затискає розташовані поруч дроти.

Контактні наконечники повинні сидіти щільно й не торкатися сторонніх деталей. До завершення складання корисно перевірити вільний хід клавіші та її перемикання між I і O. Після складання контролюють запуск у робочому положенні й упевнену зупинку після переведення в O. Якщо двигун і надалі вимикається нестабільно, додатково оглядають наконечники, проводку та з'єднання із системою запалювання: несправність може бути не лише всередині кнопки.

Вимикач Goodluck GL 2400 BISON доречний для планового ремонту після зношення контактів і для відновлення бензопили з розбитою або тріснутою клавішею. Точне порівняння корпуса, виводів і посадки допомагає встановити потрібну деталь та не сплутати її зі схожим перемикачем для іншої модифікації.
