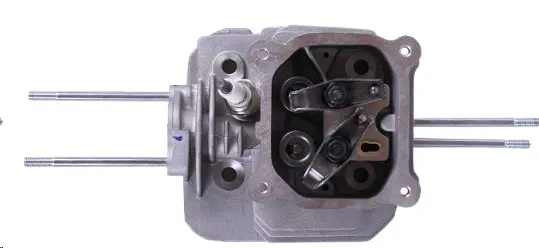

Головка циліндра P65F (ZS) у зборі UG

Головка циліндра P65F (ZS) у зборі UG

Призначена для ремонту одноциліндрового чотиритактного бензинового двигуна 1P65F із повітряним охолодженням, який застосовується на мотоблоках. Деталь установлюється у верхній частині циліндра, закриває камеру згоряння та є основою для клапанного механізму. Виконання у зборі доречне під час ремонту, коли потрібно замінити не лише корпус головки, а й установлену на ньому клапанну частину.

Головка формує верхню частину камери згоряння, забезпечує розміщення впускного й випускного клапанів та з’єднується з циліндром через плоску посадкову поверхню. Від стану цієї поверхні, клапанів, сідел і напрямних залежить герметичність камери. Тріщини, деформація площини або зношення сполучених деталей можуть спричиняти зниження компресії, ускладнений запуск і нестабільну роботу двигуна під навантаженням.

Конструкція включає два клапани з коромислами, свічковий отвір, впускний і випускний канали, кріпильні шпильки та зовнішні ребра охолодження. Ребриста поверхня збільшує площу теплообміну з повітряним потоком двигуна. Зібране виконання зменшує кількість деталей, які доводиться переносити зі старої головки, проте перед запуском клапанний механізм однаково потрібно перевірити й відрегулювати відповідно до вимог конкретного двигуна.

Основні дані

• Призначення: головка циліндра для двигуна мотоблока.
• Сумісна серія двигуна: P65F (ZS), яка в характеристиках також позначається як 1P65F.
• Тип двигуна: одноциліндровий, чотиритактний, бензиновий.
• Охолодження двигуна: повітряне.
• Діаметр циліндра сумісного двигуна: 65 мм.
• Виконання: у зборі з клапанним механізмом.

Що перевірити під час підбору

Основним критерієм є модель двигуна P65F (ZS), а не лише назва мотоблока. Однакова техніка може комплектуватися різними моторами, тому перед замовленням слід оглянути позначення двигуна та зіставити демонтовану головку з новою деталлю.

• Порівняйте розташування та відстані між шпильками кріплення головки.
• Перевірте конфігурацію впускного й випускного каналів, а також точки кріплення карбюратора та глушника.
• Зіставте положення свічкового отвору, форму камери згоряння та компонування клапанів.
• Переконайтеся, що посадкова площина, зовнішній контур і висота головки відповідають демонтованій деталі.

Підбору лише за діаметром циліндра 65 мм недостатньо: у зовні подібних двигунів можуть відрізнятися кріплення, канали та геометрія камери згоряння. Якщо стара головка збереглася, її зручно використати як зразок для перевірки всіх приєднувальних точок.

Установлення та перевірка після ремонту

Перед монтажем привалювальну поверхню циліндра очищають від залишків старого ущільнення й нагару, після чого перевіряють її рівність і стан різьбових з’єднань. Для складання використовують відповідну до двигуна прокладку. Кріплення затягують поступово, у визначеній виробником послідовності та з моментом, передбаченим настановою двигуна P65F.

Після встановлення виставляють клапанні зазори, перевіряють вільний хід коромисел і вручну прокручують колінчастий вал. Це дає змогу переконатися, що клапани рухаються без заїдань і не торкаються поршня. Після запуску контролюють герметичність стику головки з циліндром і стабільність роботи мотора. Якщо причиною низької компресії є зношення циліндра, поршня або кілець, заміна лише головки не усуне несправність — перед ремонтом доцільно продіагностувати всю циліндро-поршневу групу.

Головка P65F (ZS) у зборі UG підходить для відновлення двигуна в разі пошкодження корпусу, порушення площини прилягання, появи тріщин або зношення сідел і напрямних клапанів. Точний збіг моделі двигуна та приєднувальної геометрії забезпечує коректне встановлення без спроб переробляти кріплення чи канали.
