Нижній важіль підвіски з кульовою опорою для ATV 125 VV

Нижній важіль підвіски з кульовою опорою для ATV 125 VV

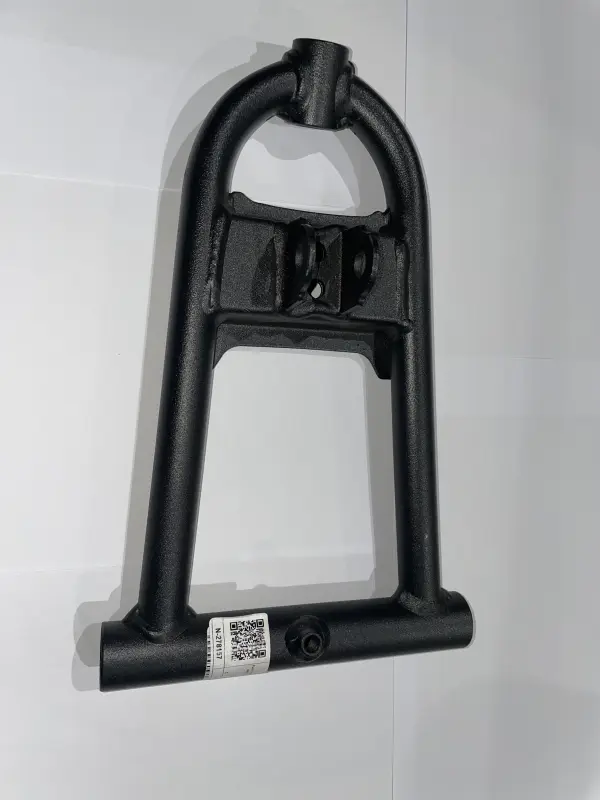

Нижній важіль призначений для ремонту підвіски квадроцикла ATV 125 VV. Деталь постачається в зборі з кульовою опорою, з’єднує елементи підвіски в зоні колеса та підтримує задане положення важеля під час роботи ходової частини. Така комплектація дає змогу замінити пошкоджений важіль разом із установленою кульовою опорою, не добираючи ці складові окремо.

Заміна вузла може знадобитися після удару об перешкоду, у разі деформації важеля, пошкодження кульової опори або появи відчутного люфту в з’єднаннях. Стан підвіски потрібно оцінити під час діагностики: геометрія відповідної частини ходової залежить від точного підбору деталі та правильного складання. Новий важіль має повторювати демонтований за формою, посадковими місцями й розташуванням кріплень.

Як правильно підібрати важіль

Важіль розрахований на відповідну версію квадроцикла ATV 125 VV. Самого позначення «125» недостатньо для вибору лише за об’ємом двигуна. У різних виконаннях техніки можуть відрізнятися геометрія деталі, розміщення точок кріплення, посадкові діаметри та сторона встановлення.

Перед замовленням зіставте нову деталь зі знятим важелем. Перевірте загальну форму, кількість кріпильних точок, взаємне розташування отворів, розміри посадкових місць і тип з’єднання з поворотним вузлом. Враховуйте всі ознаки разом: зовні схожий важіль може не збігтися за отворами чи геометрією, що не дозволить правильно встановити його на конкретний квадроцикл.

Повна довжина важеля становить 300 мм, ширина — 190 мм. Внутрішні діаметри — 16 і 21 мм, відстань між кріпленнями — 105 мм, розмір центрального кріплення — 30 мм. Не орієнтуйтеся лише на один розмір, що збігся. Послідовно порівняйте кожен параметр із демонтованою деталлю, а також окремо перевірте форму важеля й усі точки встановлення.

Конструкція та застосування

Кульова опора вже встановлена у важіль, тому вузол готовий до заміни в зборі. Це зручне рішення для ремонту, коли потрібно одночасно замінити деформований або пошкоджений важіль і пов’язану з ним кульову опору. Деталь призначена для нижньої частини підвіски та застосовується після перевірки відповідності конкретному виконанню квадроцикла.

Якщо ремонт викликаний ударом, люфтом або помітним пошкодженням, спочатку проведіть діагностику підвіски. Вона допоможе оцінити стан важеля, кульової опори, з’єднань і кріплення. Правильне встановлення можливе за умови повного збігу посадкових параметрів і складання вузла без перекосів.

Характеристики

• тип деталі: нижній важіль підвіски;
• комплектація: важіль із кульовою опорою в зборі;
• застосування: квадроцикл ATV 125 VV;
• повна довжина: 300 мм;
• ширина: 190 мм;
• внутрішні діаметри: 16 і 21 мм;
• відстань між кріпленнями: 105 мм;
• центральне кріплення: 30 мм.

Підготовка до встановлення

До початку монтажу ще раз прикладіть нову деталь до демонтованого важеля та порівняйте всі точки кріплення. Уточніть сторону встановлення, перевірте посадкові діаметри й відстані між отворами. Після цього очистьте спряжені місця та огляньте кріплення. Під час складання важіль має зайняти передбачене положення без перекосів; розбіжність отворів або посадкових місць означає, що відповідність деталі потрібно перевірити повторно.
