Реле призначене для бензогенераторів потужнісного класу 2–3,5 кВт, обладнаних електростартером. Під час запуску воно за керувальним сигналом з’єднує акумулятор зі стартером і пропускає потрібний пусковий струм, а після відпускання кнопки або ключа розмикає з’єднання. Така схема дає змогу вмикати стартер окремим силовим контактом, не спрямовуючи його струм безпосередньо через орган керування. Позначення 2–3,5 кВт стосується класу сумісних генераторів і не є електричною потужністю самого реле.

Конструкція та підключення

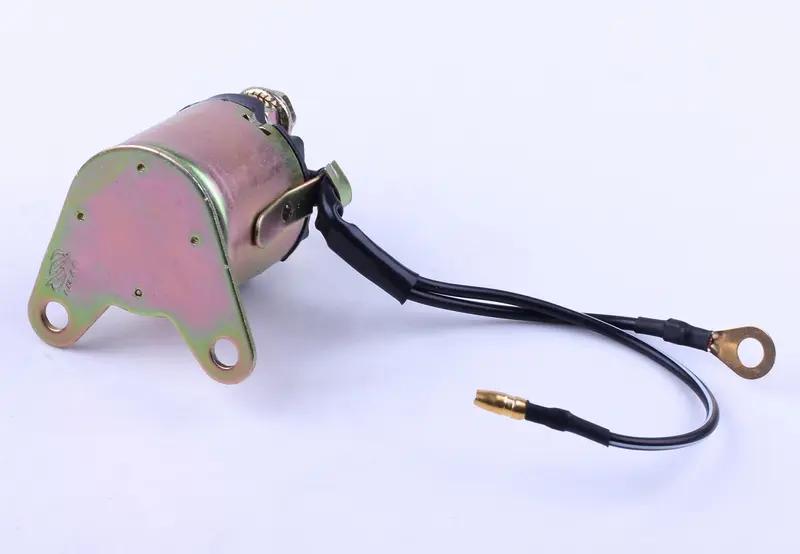

Реле виконане в циліндричному корпусі та встановлене на кронштейні з двома кріпильними отворами. На корпусі передбачений різьбовий силовий вивід. Також є виведений провід із кільцевим наконечником та окремий тонкий керувальний провід із циліндричним роз’ємом. Така конфігурація визначає спосіб монтажу й підключення, тому під час добору потрібно порівнювати не лише призначення деталі, а й розташування всіх контактних точок.

Що перевірити перед вибором

• Тип обладнання: деталь розрахована на бензогенератор з акумуляторним електричним запуском, а не на модель лише з ручним стартером.
• Потужнісний клас: генератор має належати до діапазону 2–3,5 кВт. Самого збігу потужності недостатньо, якщо кріплення або підключення відрізняються.
• Напруга системи запуску: її звіряють із настановою генератора або характеристиками раніше встановленого реле; непідтверджене значення не можна визначати лише за зовнішньою подібністю.
• Кріплення: порівняйте форму кронштейна, кількість отворів, відстань між ними та орієнтацію корпусу відносно рами або двигуна.
• Контакти: мають збігатися розташування силового виводу, тип керувального роз’єму та розмір кільцевого наконечника.
• Проводи: перевірте їхню довжину й маршрут прокладання, щоб з’єднання виконувалися без натягу та не торкалися гарячих або рухомих частин.

Коли потрібно перевірити реле

На несправність можуть указувати відсутність обертання стартера після команди запуску, одиничне клацання без прокручування двигуна, нестабільне вмикання або ситуація, коли стартер своєчасно не вимикається. Такі ознаки не завжди свідчать про поломку саме реле: подібну поведінку спричиняють розряджений акумулятор, окиснені чи послаблені з’єднання, пошкоджена проводка, несправність кнопки запуску або самого стартера. До заміни перевіряють заряд акумулятора, стан клем, цілісність проводів і надійність контактів. Це допомагає не замінювати справну деталь та точніше визначити причину відмови.

Рекомендації зі встановлення

Монтаж виконують при зупиненому двигуні та від’єднаному акумуляторі. Перед демонтажем старої деталі потрібно зафіксувати розташування проводів, не вважаючи схожі виводи взаємозамінними. Кронштейн установлюють без перекосу, кільцевий наконечник закріплюють на відповідному силовому контакті, а керувальний роз’єм з’єднують із відповідною частиною проводки. Кріплення має утримувати корпус і забезпечувати надійний контакт, проте надмірне зусилля на різьбовому виводі неприпустиме. Проводи прокладають вільно, без натягу, різких перегинів і контакту з гострими крайками.

Після монтажу перевіряють нерухомість реле та правильність усіх з’єднань, потім підключають акумулятор і короткочасно випробовують запуск. Стартер має вмикатися лише за командою та вимикатися одразу після її припинення. Реле BEST підходить для ремонту системи електрозапуску бензогенератора 2–3,5 кВт за умови повного збігу кріплення, виводів, роз’ємів і параметрів бортової системи.
