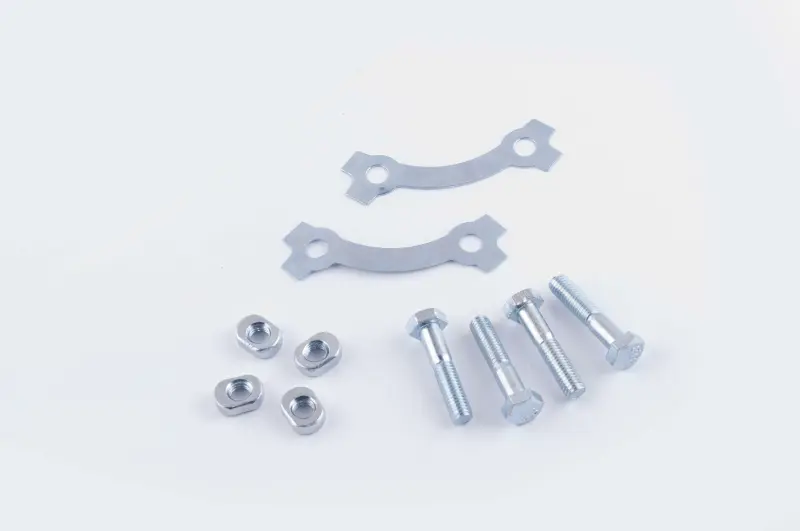

Комплект болтів задньої зірки Yamaha YBR125 із контршайбами

Кріплення задньої зірки Yamaha YBR125

Комплект призначений для встановлення веденої зірки на маточинну частину заднього колеса мотоцикла Yamaha YBR125. До нього входять чотири болти, чотири гайки та дві парні контршайби. Такий набір потрібний під час заміни пошкодженого кріплення, обслуговування заднього колеса або встановлення іншої зірки, коли старі деталі вже не варто використовувати повторно.

Болти проходять крізь кріпильні отвори зірки та з’єднують її з тримачем на маточині, а гайки забезпечують необхідний притиск. Дві контршайби обслуговують чотири точки кріплення попарно та призначені для механічної фіксації з’єднань. Це відповідає конструкції вузла YBR125, де для веденої зірки передбачено чотири болти, чотири гайки та дві стопорні шайби.

Коли варто замінити кріплення

Комплект стане у пригоді, якщо на старих болтах або гайках пошкоджено різьбу, грані деформовано інструментом чи деталі мають сліди вигину та нерівномірного затягування. Контршайби також потрібно оцінювати окремо: після демонтажу вони можуть бути зім’яті, надірвані біля отворів або деформовані в місцях стопоріння. Повторне встановлення деталей із такими пошкодженнями ускладнює правильне складання та подальший контроль з’єднання.

Підставою для перевірки є і люфт веденої зірки відносно її тримача. Перед монтажем нового кріплення потрібно оглянути саму зірку та сполучені поверхні. Розбиті чи витягнуті отвори, деформація тримача та пошкодження посадкових площин не усуваються лише заміною болтів. Кріплення розраховане на з’єднання справних деталей, які прилягають без перекосу та сторонніх частинок між поверхнями.

Як перевірити сумісність

Основне застосування комплекту — Yamaha YBR125. Перед замовленням порівняйте зі знятими деталями кількість точок кріплення, форму головок болтів, довжину гладкої та різьбової частин, діаметр і крок різьби, розмір гайок, а також розташування отворів у контршайбах. Така перевірка особливо корисна для мотоцикла з раніше заміненою маточиною, тримачем зірки або іншими деталями заднього колеса.

Позначення моделі саме по собі не замінює звіряння конструкції: у мотоциклів різних років і ринкових виконань можуть відрізнятися окремі компоненти. Нове кріплення має вільно займати штатне положення без підточування, розсвердлювання отворів і примусового суміщення. Контршайби повинні одночасно збігатися з відповідними парами болтів і прилягати до з’єднання без перекосу.

Рекомендації зі встановлення

Монтаж виконують на знятому та стійко розміщеному задньому колесі або на демонтованому тримачі зірки. Посадкові місця очищують, після чого перевіряють різьбу, отвори та площину прилягання веденої зірки. Болти встановлюють у всі чотири точки, гайки спочатку наживляють вручну, а потім з’єднання підтягують поступово й рівномірно. Це допомагає уникнути перекосу зірки під час складання.

Момент і послідовність остаточного затягування обирають за сервісною документацією конкретної версії Yamaha YBR125. Після затягування контршайби фіксують передбаченим їхньою конструкцією способом. Не слід компенсувати пошкоджену різьбу надмірним зусиллям, ставити випадкові шайби замість парних стопорних деталей або поєднувати кріплення помітно різної довжини.

Після складання перевіряють рівну посадку веденої зірки, відсутність люфту та вільне обертання колеса. Потім регулюють натяг і положення ланцюга відповідно до вимог мотоцикла. Контроль кріплення після перших поїздок допомагає вчасно виявити послаблення, якщо одночасно обслуговувалися зірка, ланцюг, маточина або приводний демпфер.
