Комплект кріплення задньої зірки Suzuki GN125 MOZBA

Кріплення задньої зірки Suzuki GN125

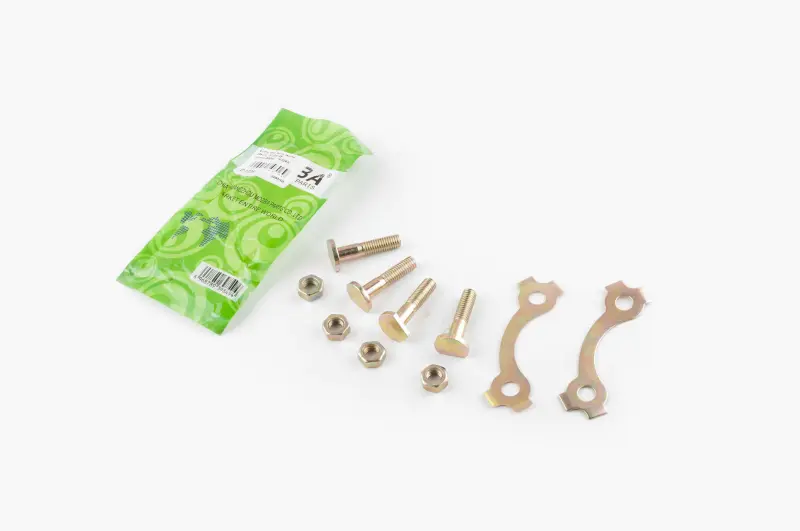

Комплект MOZBA призначений для встановлення веденої зірки на її посадкове місце в задньому колесі мотоцикла Suzuki GN125. До набору входять чотири різьбові болти M8, чотири гайки та дві парні стопорні пластини. Такий склад дає змогу одночасно оновити все кріплення під час обслуговування задньої зірки, не залишаючи у з’єднанні старі гайки або деформовані фіксувальні деталі.

Болти проходять крізь монтажні отвори зірки й основи, а гайки створюють потрібний притиск. Кожна стопорна пластина об’єднує дві сусідні точки кріплення. Після остаточного затягування її краї відгинають до граней гайок: механічна фіксація перешкоджає їх самовільному провертанню під дією змінного навантаження. Така конструкція доречна у приводі заднього колеса, де з’єднання постійно сприймає тягові та гальмівні зусилля.

Склад і призначення деталей

• Чотири болти M8 утворюють точки кріплення веденої зірки до основи.
• Чотири гайки під ключ 14 мм забезпечують притиск з’єднаних деталей.
• Дві стопорні пластини охоплюють по дві сусідні гайки та фіксують їх після затягування.

Комплект потрібен під час заміни задньої зірки, відновлення розібраного приводу або оновлення кріплення з пошкодженою різьбою, зім’ятими гранями чи слідами деформації. Підставою для перевірки також є люфт зірки, ослаблені гайки та пошкоджені відгинні краї стопорних пластин. Експлуатувати мотоцикл із нещільно закріпленою зіркою не варто: переміщення деталі відносно посадкового місця збільшує ударне навантаження на кріплення та монтажні отвори.

Як перевірити сумісність

Головні орієнтири під час вибору — модель Suzuki GN125 і конструкція встановленого тримача задньої зірки. Перед монтажем потрібно зіставити кількість точок кріплення, розташування отворів, різьбу M8, форму головок болтів і конфігурацію стопорних пластин зі знятими деталями. Для GN125 різних років у каталогах трапляються відмінності серед деталей заднього колеса, тому самого збігу назви моделі недостатньо, якщо мотоцикл раніше ремонтували або обладнали колесом іншої версії.

Перевірте стан самої зірки та її основи. Посадкові поверхні мають бути очищеними, отвори не повинні мати помітного вироблення чи овальної форми, а болти повинні входити без перекосу. Нове кріплення не усуває зношення посадкових місць: якщо є пошкодження, придатність зірки й тримача необхідно оцінити окремо. Усі чотири точки затягують рівномірно, дотримуючись порядку та моменту, передбачених настановою для конкретної версії GN125.

Установлення та фіксація

Стопорні пластини встановлюють до накручування гайок і розташовують так, щоб після затягування їхні відгинні краї можна було надійно підвести до граней гайок. Спочатку кріплення наживляють вручну, перевіряють правильність посадки зірки, а потім послідовно затягують без перекосу. Краї пластин відгинають лише після остаточного затягування: передчасна деформація заважає контролювати притиск і положення деталей.

Після складання зірка має стояти рівно й без люфту. Перед поїздкою необхідно перевірити положення заднього колеса, регулювання натягу та співвісність ланцюга, а після первинного пробігу — оглянути точки кріплення. Комплект підходить для планового обслуговування Suzuki GN125 і ремонту, під час якого потрібно відновити штатний чотириточковий спосіб кріплення задньої зірки зі стопорними пластинами.
