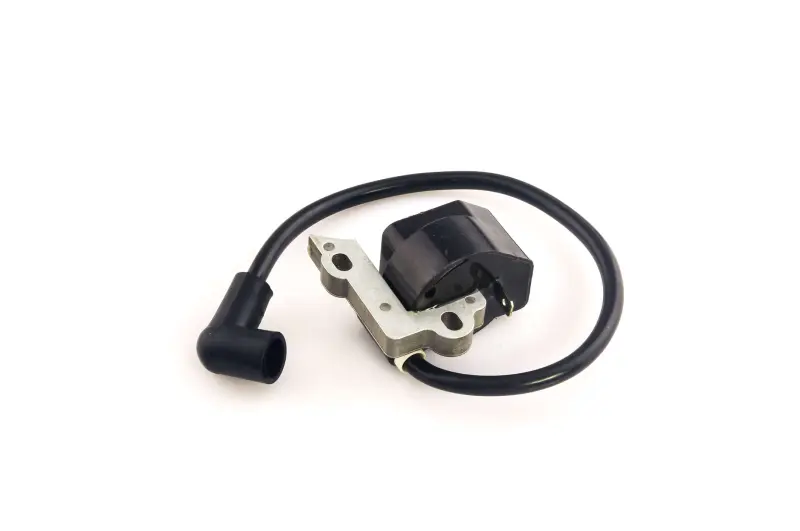

Котушка запалювання Winzor для бензопили Partner P350

Котушка запалювання Winzor для бензопили Partner P350

Котушка призначена для відновлення іскроутворення в бензопилі Partner P350. Це модуль системи запалювання з металевим кріпленням у двох точках, високовольтним проводом і свічковим ковпачком. Деталь установлюється поруч із маховиком двигуна та передає імпульс до свічки. Справна робота модуля потрібна для впевненого запуску, рівної роботи на різних обертах і нормальної реакції двигуна на натискання газу.

Призначення та принцип роботи

Під час обертання маховика його магнітне поле взаємодіє з котушкою. Модуль створює високу напругу й через провід подає її на свічку, де в потрібний момент виникає іскра для займання паливної суміші. Тому стан котушки впливає не лише на перший запуск холодного або прогрітого двигуна, а й на стабільність іскроутворення під час збільшення обертів і під навантаженням.

Корпус котушки виконаний як єдиний компактний модуль. Металева основа має два кріпильні отвори, які задають положення деталі відносно маховика. Провід закінчується кутовим ковпачком для з’єднання зі свічкою. Така конструкція дає змогу замінити модуль разом із високовольтним виводом, якщо причина несправності міститься в корпусі котушки, ізоляції проводу або з’єднанні зі свічкою.

Коли потрібні перевірка та заміна

Приводом перевірити запалювання можуть бути відсутність іскри, її періодичне зникнення, ускладнений запуск, нестійка робота або зупинка двигуна під навантаженням. Ці ознаки не вказують лише на котушку: перед заміною перевіряють свічку, щільність посадки ковпачка, стан високовольтного проводу, вимикач зупинки двигуна та з’єднання. Такий порядок допомагає не міняти справну деталь через несправну свічку, пошкоджений контакт або замикання проводу вимкнення.

Що звірити перед замовленням

• Модель бензопили. Ця позиція призначена для Partner P350. Позначення Partner 350, P350S, P350 Chrome і P350 XT стосуються близьких за назвою версій, тому їхню сумісність потрібно перевіряти окремо.
• Форму основи. Зіставте контур металевої частини старого модуля, розташування двох кріпильних отворів і положення корпусу відносно них.
• Вихід проводу. Звірте бік виходу високовольтного проводу, потрібну довжину та форму свічкового ковпачка, щоб провід ліг штатним маршрутом без натягу.
• Посадку біля маховика. Новий модуль має розміщуватися на штатних точках кріплення та давати змогу виставити передбачений виробником пилки проміжок.
• Підключення. До розбирання зафіксуйте розташування проводів і контактів на старій деталі, а потім відтворіть його під час складання.

Установлення

Роботи виконують на зупиненому й охололому двигуні, попередньо від’єднавши свічковий ковпачок. Після зняття кожуха забезпечують доступ до маховика, демонтують стару котушку та очищають місце її посадки. Кріплення нового модуля спочатку залишають трохи послабленим, виставляють проміжок між осердям і магнітами маховика за сервісними даними конкретної версії Partner P350, після чого рівномірно затягують гвинти.

Після встановлення маховик прокручують вручну й переконуються, що він не торкається котушки. Високовольтний провід укладають попереднім маршрутом без перегинів, защемлення та контакту з рухомими або сильно нагрітими деталями. Перед остаточним складанням перевіряють надійність посадки ковпачка та з’єднань. Якщо модель і геометрія кріплення збігаються, котушка Winzor підходить для планового ремонту системи запалювання Partner P350 та повертає пилці штатний спосіб формування імпульсу для свічки.
