Котушка запалювання NOKER KOSA-4 для бензопил Goodluck 4500/5200 зі свічкою

Котушка запалювання NOKER KOSA-4 для Goodluck 4500/5200 зі свічкою

Комплект призначений для ремонту системи запалювання бензопил Goodluck серій 4500 і 5200. Котушка встановлюється поряд із маховиком двигуна: коли повз неї проходять магніти маховика, вона створює високовольтний імпульс і передає його проводом до свічки. Іскра між електродами свічки запалює паливоповітряну суміш у циліндрі, тому стан обох деталей безпосередньо впливає на запуск і стабільну роботу бензинового двигуна.

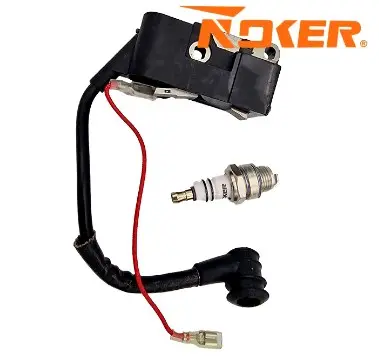

Конструкція поєднує модуль запалювання, високовольтний провід і свічковий ковпачок. На корпусі є два кріпильні отвори, а окремий тонкий провід оснащений роз’ємом для приєднання до штатної проводки пилки. До комплекту також входить свічка запалювання NOKER KOSA-4. Такий набір доречний під час ремонту, коли потрібно замінити котушку та водночас не залишати в системі стару свічку з нагаром, пошкодженим ізолятором або зношеними електродами.

Що перевірити під час добору

Позначення 4500 і 5200 використовуються для багатьох бензопил зі схожим компонуванням, проте виконання окремих деталей може відрізнятися. Перед замовленням зіставте нову котушку з демонтованою деталлю та перевірте основні точки встановлення:

• Модель пилки. Комплект розрахований на бензопили Goodluck 4500/5200; самого збігу цифрового індексу без перевірки конструкції недостатньо.
• Корпус і кріплення. Порівняйте форму магнітопроводу, розташування двох отворів, міжосьову відстань і положення котушки відносно маховика.
• Високовольтний провід. Його довжини має вистачати для штатного прокладання без натягу, заломів і контакту з рухомими деталями. Зіставте також форму свічкового ковпачка.
• Тонкий провід і роз’єм. Перевірте місце виходу проводу, тип з’єднувача та спосіб підключення, застосований у вашій бензопилі.
• Свічка. Перед установленням порівняйте різьбу, довжину різьбової частини, розмір під ключ і потрібний тепловий діапазон із настановою пилки або параметрами раніше застосованої справної свічки.

Установлення та налаштування

Під час демонтажу варто зберегти розташування старих проводів і кріплення, щоб відтворити штатне прокладання. Посадкове місце очищають від забруднень, після чого модуль закріплюють біля маховика та виставляють передбачений виробником повітряний проміжок між магнітом маховика й магнітопроводом котушки. Не слід застосовувати універсальне значення без перевірки: потрібний параметр беруть із сервісних даних конкретної версії Goodluck. Після затягування кріплення маховик повинен вільно обертатися та не торкатися котушки.

Високовольтний провід прокладають попереднім маршрутом, не допускаючи натягу або затискання кожухом. Роз’єм тонкого проводу з’єднують зі штатним відповідним контактом, а ковпачок щільно встановлюють на вивід свічки. Свічку закручують із зусиллям, зазначеним у настанові до бензопили. Після складання перевіряють запуск, сталість холостого ходу та відсутність перебоїв під час набору обертів.

Коли потрібно перевірити систему запалювання

Підставою для діагностики можуть бути відсутність іскри, ускладнений запуск, періодичні перебої або зупинка прогрітого двигуна. Такі ознаки не завжди свідчать про несправність котушки: подібні прояви спричиняють забруднена чи пошкоджена свічка, ненадійний контакт роз’єму, дефект високовольтного проводу, неправильний проміжок біля маховика або несправність вимикача. До заміни варто оглянути з’єднання та виключити інші причини, а після монтажу перевірити роботу системи в зборі.

NOKER KOSA-4 є готовим рішенням для обслуговування двох пов’язаних компонентів запалювання Goodluck 4500/5200. Ретельне порівняння кріплень, проводів, роз’єму та параметрів свічки допомагає правильно обрати комплект і встановити його без перероблення штатного компонування бензопили.
