Вал диференціала КПП мотоблока 180N/195N, 9/12 к.с., L-161 мм, DIGGER

Вал диференціала КПП мотоблока 180N/195N

Вал DIGGER призначений для ремонту диференціального механізму коробки передач мотоблоків із двигунами 180N і 195N потужністю 9 та 12 к.с. Деталь застосовується у трансмісії відповідного виконання й слугує посадковою віссю для сполучених компонентів диференціала. Вона утримує їх у заданому положенні та сприймає навантаження під час передавання обертання. Вал підходить для відновлення штатного компонування механізму в разі зношення, деформації або пошкодження старої деталі.

Конструкція та контрольні розміри

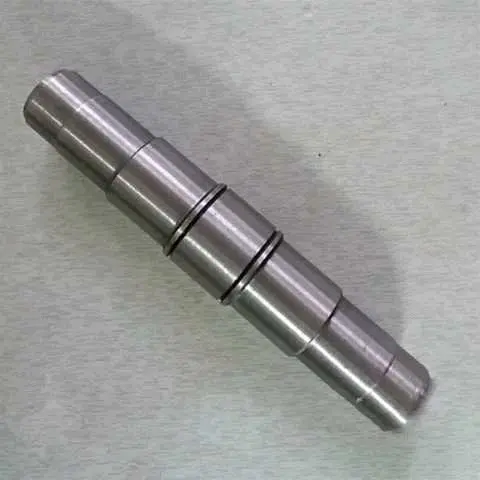

Вал має симетричний ступінчастий профіль із кількома циліндричними посадковими ділянками. Загальна довжина становить 161 мм. Контрольні діаметри від краю до центральної частини — 25, 25,95, 28,9 і 32 мм. У центрі розташовано дві кільцеві канавки, а обидва кінці виконані гладкими, без зовнішньої різьби та шліців. Під час підбору важлива вся геометрія: однакова довжина двох деталей ще не означає, що їхні посадкові зони й точки фіксації повністю збігаються.

Виконання L-161 належить до валів диференціала шестиступінчастих коробок, які застосовують на мотоблоках відповідного типу. Позначення 180N і 195N указують на сумісні класи техніки, проте одна й та сама модель двигуна може встановлюватися з різними варіантами трансмісії. Тому вирішальними критеріями залишаються конструкція КПП і збіг розмірів демонтованого вала.

Що порівняти перед замовленням

• Довжину: виміряйте стару деталь між крайніми торцями; потрібне значення для цього виконання — 161 мм.
• Ступінчастий профіль: послідовно зіставте діаметри 25, 25,95, 28,9 і 32 мм, а також довжину кожної посадкової зони.
• Кільцеві канавки: перевірте їх кількість, ширину та положення відносно центру й торців.
• Форму кінців: у цього вала обидва кінці гладкі та циліндричні; версія з різьбою, шліцами або іншою обробкою потребує окремої перевірки.
• Виконання коробки: переконайтеся, що деталь знята саме з диференціального механізму КПП належної конструкції, а не з іншого вала трансмісії.

Коли вал потрібно замінити

Перевірка деталі потрібна в разі появи люфту в диференціальному механізмі, стороннього шуму, заїдання, нерівномірного обертання або слідів перекосу сполучених компонентів. Такі ознаки не завжди пов’язані лише з валом, тому після розбирання оцінюють стан усіх його посадкових поверхонь. Підставою для заміни є виражене вироблення, задирки, деформовані канавки, вигин, пошкоджені торці або зміна діаметра в місцях контакту.

Одночасно перевіряють шестерні, втулки, підшипники та деталі фіксації. Якщо сусідні компоненти мають критичне зношення, встановлення нового вала без їх ремонту не усуне люфт і може призвести до повторного розбирання коробки. Посадкові місця очищають від забруднень і продуктів зношення, після чого контролюють вільне розміщення кожної деталі на призначеному ступені.

Установлення та перевірка після ремонту

Монтаж виконують на розібраній та очищеній КПП відповідно до схеми конкретного мотоблока. Вал установлюють без ударного навантаження й перекосу, контролюючи положення канавок і сполучених компонентів. Перед закриттям корпусу механізм прокручують вручну: рух має бути вільним, без заклинювання та ненормального осьового зміщення. Потім відновлюють передбачене виробником змащення коробки та перевіряють роботу трансмісії спочатку без підвищеного навантаження.

Для точного вибору зіставте позначення техніки 180N/195N, довжину 161 мм, послідовність діаметрів і розташування канавок. Такий підхід дає змогу відрізнити потрібний вал DIGGER від зовні подібних деталей КПП і завчасно перевірити його відповідність диференціалу, що ремонтується.
