Прокладка ГБЦ ZS/ZH1100 15 к.с. DIGGER

Прокладка ГБЦ ZS/ZH1100 15 к.с. DIGGER

Деталь установлюється між блоком циліндра та головкою дизельного двигуна ZS/ZH1100 потужністю 15 к.с. Вона утворює ущільнення в зоні камери згоряння та каналів системи рідинного охолодження, розділяючи ділянки з різним тиском і робочими середовищами. Справне з’єднання допомагає зберігати компресію, не допускати прориву газів до системи охолодження та запобігати потраплянню охолоджувальної рідини або моторної оливи туди, де їх не повинно бути.

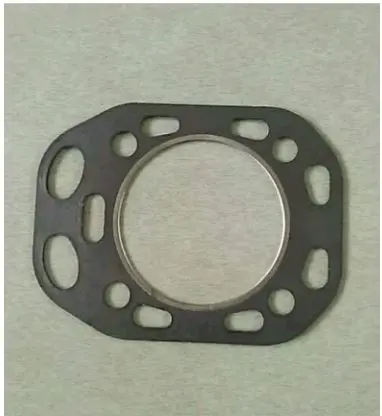

Прокладка призначена для ремонту двигунів відповідної серії, які застосовуються на мотоблоках і мототракторах. Вона має один великий круглий отвір під циліндр, посилену окантовку навколо нього та низку периферійних отворів. Їхнє розташування повинно точно відповідати каналам, шпилькам і посадковому контуру конкретної головки. Це прокладка стику головки та блока, тому її не слід плутати з прокладкою кришки головки: ці деталі монтуються в різних місцях і мають різні обриси.

Що перевірити під час підбору

• Модель двигуна. Головний орієнтир — позначення ZS1100 або ZH1100 і номінальна потужність 15 к.с. Назви мотоблока недостатньо: на техніці однієї серії можуть встановлюватися різні модифікації мотора.
• Контур деталі. Порівняйте зовнішню форму, розмір центрального прорізу та положення всіх отворів зі старою прокладкою і площинами блока та головки. Навіть невелике зміщення може частково перекрити канал або перешкодити правильній посадці.
• Виконання двигуна. Ця позиція розрахована на одноциліндрові дизельні двигуни сімейства ZS/ZH1100 з водяним охолодженням. Для схожих моторів іншого об’єму чи серії потрібна власна конфігурація прокладки.
• Монтажну товщину. Не визначайте її лише за демонтованою деталлю: після роботи вона може бути обтиснута або пошкоджена. Значення потрібно звіряти з ремонтними даними конкретної модифікації двигуна.

Заміна потрібна після розбирання з’єднання головки з блоком, у разі прогару ущільнення, пошкодження окантовки або втрати герметичності. На несправність можуть указувати зниження компресії, перегрівання, бульбашки чи надмірний тиск у системі охолодження, сліди змішування оливи й охолоджувальної рідини. Такі ознаки виникають і за інших несправностей, тому перед ремонтом потрібно перевірити стан головки, блока та системи охолодження, а не обмежуватися встановленням нової деталі.

Підготовка та встановлення

Перед складанням повністю видаляють залишки попередньої прокладки й забруднення, не залишаючи подряпин або задирок на сполучних площинах. Поверхні блока та головки мають бути чистими, сухими й рівними. Головку з ознаками викривлення, корозійними раковинами або пошкодженнями посадкової поверхні перевіряють і відновлюють до монтажу. Нову прокладку розташовують без зміщення, контролюючи вільний збіг центрального прорізу, кріпильних точок і каналів.

Кріплення головки затягують у послідовності, за кілька етапів і з зусиллям, передбаченими настановою саме для встановленої версії ZS/ZH1100. Універсальне значення моменту затягування тут непридатне. Додаткові герметизувальні суміші застосовують лише тоді, коли це прямо дозволяє виробник двигуна: довільне нанесення може змінити обтискання або перекрити канал. Після складання перевіряють рівень технічних рідин, відсутність зовнішніх підтікань і стабільність температури під час першого запуску.

DIGGER для ZS/ZH1100 підходить для планового відновлення двигуна після зняття головки та ремонту в разі порушення герметичності її стику з блоком. Точне звіряння моделі мотора й геометрії отворів до розбирання допомагає отримати правильну посадку та уникнути повторного демонтажу.
