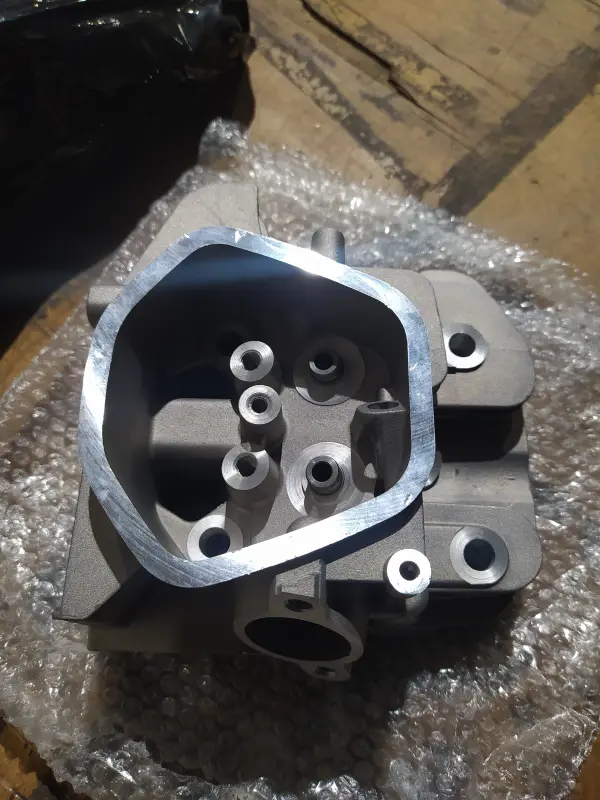

Головка циліндра DIGGER для двигуна 188F, 13 к. с.

Головка циліндра DIGGER для двигуна 188F, 13 к. с.

Ця головка призначена для одноциліндрового бензинового двигуна 188F потужністю 13 к. с., який застосовують на мотоблоках і бензогенераторах. Деталь установлюється у верхній частині циліндра, закриває його та формує верхню частину камери згоряння. Вона потрібна під час відновлення двигуна, коли штатна головка має пошкодження, що заважають отримати герметичне з'єднання та нормальну роботу клапанного механізму.

Призначення та робота деталі

Головка циліндра поєднує кілька відповідальних зон: площину прилягання до циліндра, камеру згоряння, канали газообміну, місця для клапанів і точки кріплення суміжних деталей. Через впускний і випускний канали двигун отримує свіжу суміш та відводить відпрацьовані гази, а клапанний механізм керує цим процесом. Стан сідел, напрямних і привалкової площини безпосередньо пов'язаний із компресією, упевненим запуском та роботою мотора під навантаженням.

Корпус має оброблену площину для з'єднання з циліндром, сформовану внутрішню порожнину та низку посадкових і кріпильних отворів. Така геометрія потребує точного збігу з конкретною модифікацією двигуна. Навіть невелику різницю в розташуванні отворів, формі каналів або конфігурації кріплень не варто компенсувати переробленням деталі під час монтажу.

Орієнтири для правильного підбору

Основний критерій сумісності — позначення двигуна 188F. Для сумісного мотора підтверджено бензиновий чотиритактний тип, один циліндр, повітряне охолодження, номінальну потужність 13 к. с. і діаметр циліндра 88 мм. Однакова потужність техніки сама по собі не підтверджує взаємозамінність: перед замовленням потрібно звірити модель двигуна та конструктивні ознаки демонтованої головки.

• Модель двигуна: 188F.
• Тип двигуна: одноциліндровий, бензиновий, чотиритактний.
• Охолодження: повітряне.
• Номінальна потужність: 13 к. с.
• Діаметр циліндра сумісного двигуна: 88 мм.
• Застосування: мотоблоки та бензогенератори з відповідним двигуном.

Під час порівняння зі старою деталлю враховують контур привалкової площини, розташування кріпильних отворів і напрямних, форму кришки клапанного механізму, взаємне положення впускного та випускного каналів, а також точки встановлення навісних компонентів. Назва марки мотоблока не замінює таку перевірку: на техніці однієї серії можуть застосовуватися різні двигуни та виконання.

Установлення та причини заміни

Перед монтажем перевіряють стан площини циліндра, різьбових з'єднань, напрямних та інших суміжних деталей. Поверхні очищають від залишків попереднього ущільнення без пошкодження оброблених зон. Головку встановлюють із прокладкою, що відповідає саме двигуну 188F, а кріплення затягують у послідовності та з моментом, указаними виробником двигуна. Після складання регулюють клапанні проміжки за настановою конкретного мотора й перевіряють герметичність з'єднань.

Заміна головки потрібна за наявності тріщин, деформації або пошкодження привалкової площини, зношення сідел і напрямних, а також дефектів різьбових та посадкових місць, які не можна усунути правильним ремонтом. До розбирання доцільно виключити несправність прокладки та клапанів: подібні ознаки можуть проявлятися зниженням компресії, ускладненим запуском і нестабільною роботою двигуна.

Головка DIGGER 188F розрахована на ремонт мотоблока або бензогенератора з підтвердженим бензиновим двигуном 188F на 13 к. с. Точне звіряння посадкових місць і конфігурації старої деталі до встановлення допомагає зібрати двигун без несумісних з'єднань та повернути передбачену конструкцією герметичність.
