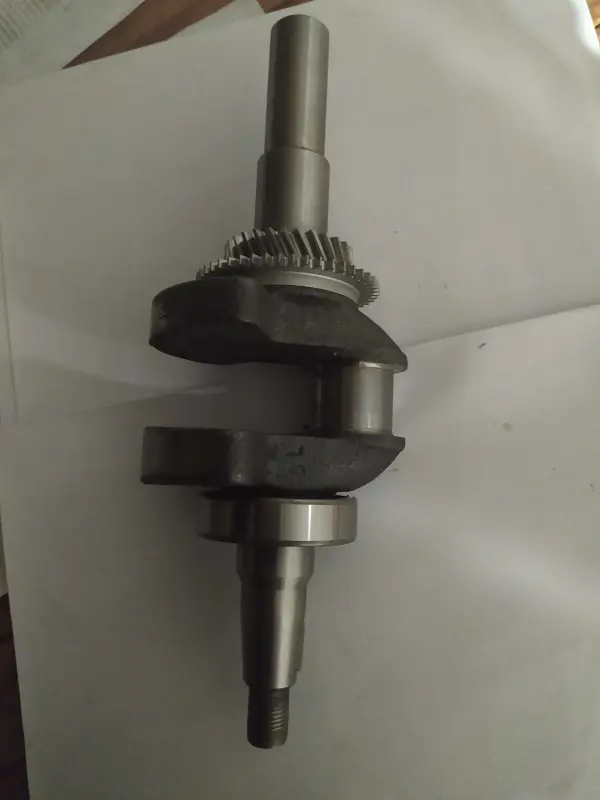

Колінвал 177F 9 к.с. під шпонку Ø25 мм із шестернями та підшипником UG

Колінвал 177F 9 к.с. під шпонку Ø25 мм із шестернями та підшипником UG

Колінчастий вал призначений для бензинового двигуна 177F потужністю 9 к.с., який застосовується на мотоблоках. Деталь приймає зусилля від шатуна, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент далі на привід двигуна. Це виконання розраховане на шпонкове з’єднання: діаметр вихідної ділянки становить 25 мм.

Призначення та конструкція

Вал об’єднує дві корінні частини, кривошипні щоки та шатунну шийку. Під час роботи шатун діє на зміщену відносно осі шийку, а щоки забезпечують потрібну геометрію кривошипа. Від стану посадкових поверхонь, шийок і кінцевих ділянок залежить вільне обертання механізму без зайвого люфту, стукоту та биття.

Позиція постачається у складеному виконанні із шестернями та встановленим підшипником. Така конфігурація відповідає ремонту, під час якого потрібно замінити сам вал і зберегти передбачене для двигуна розташування деталей його привода. Шестерні беруть участь у передаванні обертання всередині двигуна, а підшипник є опорою вала в картері. Вихідна ділянка Ø25 мм має шпонкове з’єднання для сполучення з відповідною маточиною приводного механізму.

Що перевірити під час вибору

• Модель двигуна: позначення на двигуні має бути 177F, а заявлена потужність — 9 к.с.
• Тип хвостовика: потрібен варіант під шпонку діаметром 25 мм. Виконання під конус або під шліци не стають взаємозамінними лише через збіг моделі мотора.
• Склад конструкції: порівняйте наявність, розташування і профіль шестерень, а також положення підшипника зі знятою деталлю.
• Приєднувальна геометрія: до встановлення зіставте загальну довжину, довжину вихідної ділянки, діаметри корінних і шатунної шийок, різьбу на кінці, ширину та положення шпонкового паза.
• Посадка в картері: розміри підшипника та сполучених місць мають відповідати картеру й іншим деталям конкретної модифікації 177F.

Самого позначення потужності недостатньо для підбору. У двигунів однієї потужнісної групи трапляються різні варіанти вихідної частини — під шпонку, шліци або конус. Тому ключовими ознаками цієї версії є індекс 177F, діаметр 25 мм, шпонковий паз і конструкція із шестернями та підшипником. Якщо старий вал зберігся, його варто використати як зразок для перевірки всіх посадок і відстаней.

Коли потрібна заміна

Колінвал перевіряють у разі появи металевого стукоту, помітної вібрації, осьового або радіального люфту, слідів перегрівання на шийках, пошкодження шпонкового паза чи зубців шестерень. Рішення про заміну приймають після розбирання та вимірювання сполучених поверхонь: подібні симптоми можуть бути пов’язані також із шатуном, підшипниками, посадками картера або деталями привода. Встановлення нового вала без усунення причини попереднього пошкодження може призвести до повторного зношування.

Встановлення та початок роботи

Монтаж виконують на розібраному й очищеному двигуні. Перед складанням перевіряють стан шатуна, картера, сальників, посадок підшипника та сполучених шестерень. Вал має обертатися вільно, без заклинювання і надмірного люфту. Шестерні встановлюють за штатними мітками механізму газорозподілу, а кріплення затягують у послідовності та з моментом, зазначеними в документації конкретного двигуна 177F. Після складання контролюють відсутність стороннього шуму, витоку мастила та ненормальної вібрації.

Ця версія підійде для ремонту мотоблочного двигуна 177F 9 к.с., якщо знята деталь має вихід Ø25 мм під шпонку та збігається за рештою приєднувальної геометрії. Точне зіставлення перед монтажем допомагає уникнути помилки між зовні подібними колінвалами й відновити правильну роботу кривошипно-шатунного механізму.
