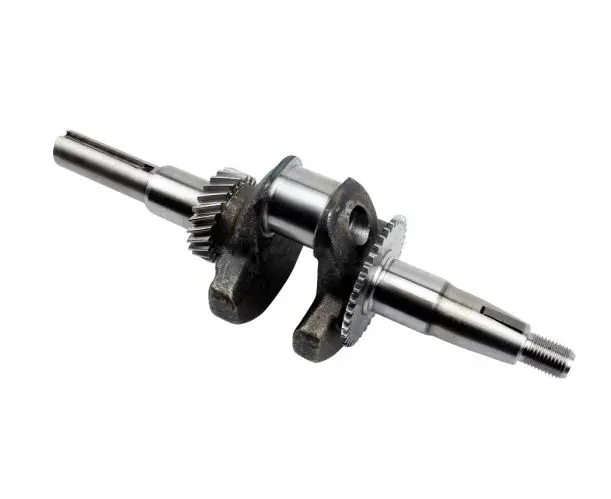

Колінвал BEST 168F/170F під шпонку Ø19 мм, у зборі

Колінвал BEST 168F/170F під шпонку Ø19 мм

Деталь призначена для бензинових двигунів 168F і 170F потужністю 6,5–7 к. с., які використовують на мотоблоках та іншій техніці з відповідною модифікацією мотора. Колінвал працює у кривошипно-шатунному механізмі: сприймає зусилля через шатун, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент далі на привід. Виконання у зборі має встановлені шестерні, а циліндричний вихід діаметром 19 мм розрахований на шпонкове з’єднання.

Що врахувати під час підбору

Позначення 168F і 170F не визначають усіх посадкових параметрів. Для цих двигунів існують колінвали з виходом 19 або 20 мм, а також версії під шліци та конус. Тому перед вибором потрібно зіставити не лише модель двигуна, а й фактичне виконання демонтованої деталі. У цієї версії вихід циліндричний, діаметром 19 мм, зі шпонковим пазом. Відповідна приводна деталь має бути розрахована саме на таку посадку.

• Модель двигуна: 168F/170F.
• Клас потужності: 6,5–7 к. с.
• Тип вихідної частини: циліндрична, під шпонку.
• Діаметр виходу: 19 мм.
• Виконання: колінвал у зборі зі встановленими шестернями.
• Бренд: BEST.

Під час порівняння зі старим колінвалом перевірте загальну геометрію, довжину й розташування ступенів, посадки під підшипники, форму та стан різьбової частини, положення шпонкового паза, розміри шатунної шийки, а також розташування і кількість зубців шестерень. Ці параметри мають відповідати будові конкретного двигуна. Така перевірка особливо потрібна після попереднього ремонту, коли встановлена всередині деталь могла відрізнятися від типового виконання, зазначеного лише маркуванням мотора.

Призначення та ознаки потреби в ремонті

Колінвал пов’язує рух поршня з обертанням привода та одночасно взаємодіє із шатуном, опорами й шестернями двигуна. Стан посадкових поверхонь і геометрія вала впливають на співвісність обертання та правильну роботу сполучених деталей. Підставою для розбирання і перевірки можуть бути постійний стукіт із картера, незвична вібрація, помітне биття вихідної частини, пошкодження шпонкового паза або різьби, зношення шийок чи зубців. Такі прояви потребують діагностики, адже подібні симптоми можуть бути пов’язані також із підшипниками, шатуном або іншими деталями двигуна.

Рекомендації зі встановлення

Заміна колінвала потребує розбирання двигуна, тому до складання перевіряють стан шатуна, підшипників, сальників, посадкових місць у картері та сполучених шестерень. Зношені деталі поруч із новим валом здатні спричинити люфт, шум або повторне пошкодження. Посадкові поверхні очищають, шпонку та приводну деталь добирають за розміром паза й діаметром 19 мм, а кріплення затягують відповідно до вимог виробника конкретного двигуна. Значення проміжків і моментів затягування слід брати із сервісних даних саме для наявної модифікації 168F або 170F.

Цей колінвал підходить для ремонту двигуна, де штатно використовується версія 168F/170F на 6,5–7 к. с. із циліндричним виходом Ø19 мм під шпонку та шестернями у зборі. Точна перевірка посадок до монтажу допомагає уникнути несумісності з картером, шатуном, підшипниками та приводною деталлю.
