Головка циліндра двигуна 190N 12 к.с. у зборі DIGGER

Головка циліндра двигуна 190N 12 к.с. у зборі DIGGER

Призначена для ремонту одноциліндрового чотиритактного дизельного двигуна 190N з водяним охолодженням, який застосовують на мотоблоках. Головка встановлюється у верхній частині циліндра, закриває його та разом із поршнем формує камеру згоряння. Виконання у зборі доречне під час комплексного ремонту, коли стан корпусу, клапанних сідел, напрямних або привалювальної площини вже не дає змоги обмежитися обслуговуванням окремих деталей.

Призначення та конструкція

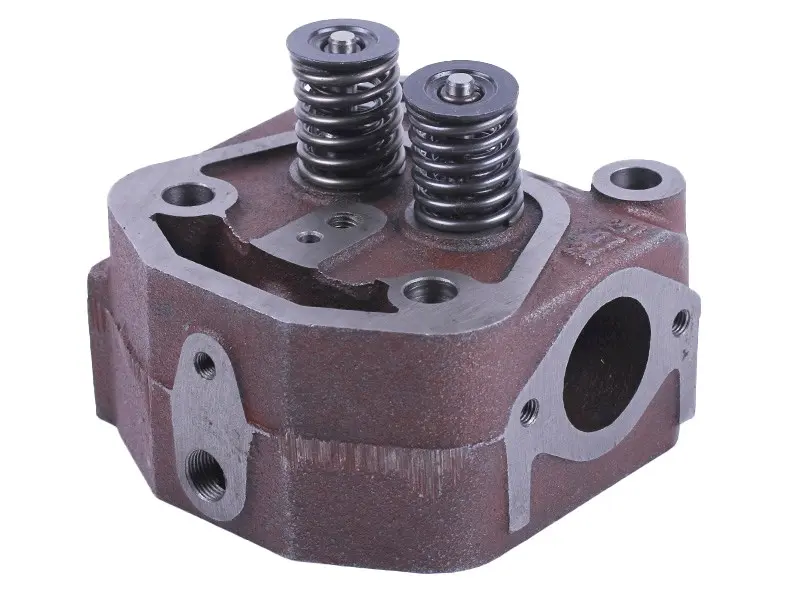

Через головку відбувається наповнення циліндра й відведення відпрацьованих газів, а клапани мають вчасно відкривати та герметично закривати відповідні канали. Від стану посадкових поверхонь і клапанного механізму залежать компресія, запуск дизеля та його рівна робота під навантаженням. Корпус має оброблену площину прилягання до блока, кріпильні отвори й бічні вікна для приєднання пов’язаних деталей двигуна. У верхній частині встановлено дві клапанні пружини.

Модельне позначення сумісного двигуна — 190N, заявлений клас потужності — 12 к.с. Для цього сімейства підтверджено одноциліндрову чотиритактну дизельну конструкцію, водяне охолодження та діаметр циліндра 90 мм. Ці параметри допомагають відрізнити деталь від зовні подібних головок для двигунів 180N, 195N і серій з індексом F. Самого збігу потужності мотоблока недостатньо: головним орієнтиром залишається точне виконання встановленого двигуна.

Що звірити перед замовленням

Головку добирають за старою деталлю та конфігурацією мотора. Навіть у близьких за назвою серіях можуть відрізнятися точки кріплення, приєднувальні поверхні й виконання місця під форсунку. До замовлення зіставте такі ознаки:

• маркування двигуна: потрібна модель 190N; індекси 190F, 195N та інші позначення не можна вважати взаємозамінними без окремого підтвердження;
• діаметр циліндра: для сумісного двигуна зазначено розмір 90 мм;
• геометрію: розташування кріпильних отворів, впускного й випускного вікон, а також з’єднань системи водяного охолодження має збігатися;
• виконання форсунки: порівняйте посадкове місце, спосіб кріплення та приєднувані деталі з демонтованою головкою;
• склад ремонту: заздалегідь визначте потребу в прокладці, кріпленні, кришці та приєднуваних деталях — їх добирають під конкретну конфігурацію двигуна.

Коли потрібна заміна

Підставою для заміни є тріщини корпусу, пошкодження або деформація площини прилягання, зношення клапанних сідел і напрямних, пошкоджені різьбові з’єднання чи втрата герметичності, яку не можна усунути звичайним обслуговуванням. Такі дефекти можуть супроводжуватися зниженням компресії, ускладненим запуском, нестабільною роботою та слідами прориву газів або охолоджувальної рідини в зоні стику. Перед рішенням про заміну двигун варто продіагностувати, щоб виключити несправності паливної апаратури, поршневої групи та регулювання клапанів.

Рекомендації з установлення

Монтаж виконують на очищену й перевірену поверхню блока з відповідною прокладкою. Перед затягуванням контролюють відсутність забруднень у каналах і різьбових отворах, а також вільне переміщення деталей клапанного механізму. Кріплення затягують у послідовності та з моментом, установленими настановою саме для використовуваної модифікації 190N. Після складання регулюють клапанні зазори, перевіряють з’єднання форсунки, впуску, випуску й водяного охолодження, потім провертають двигун вручну і лише після контрольної перевірки виконують запуск. Такий порядок допомагає зберегти герметичність стику та уникнути пошкодження нової головки через помилкове складання.
