Вал приводу перехідного редуктора мотоблока DIGGER

Вал приводу перехідного редуктора мотоблока DIGGER

Запчастина призначена для передавання обертання в механізмі перехідного редуктора мотоблока. Вона встановлюється замість штатного вала та взаємодіє із суміжними деталями через посадкові й шліцьову ділянки. Такий вал потрібний під час ремонту редуктора, коли попередня деталь зазнала зношення, деформації або пошкодження поверхонь, що беруть участь у посадці та передаванні зусилля. Правильно підібрана геометрія допомагає відновити належне з’єднання деталей без зайвого люфту й перекосу.

Призначення та конструкція

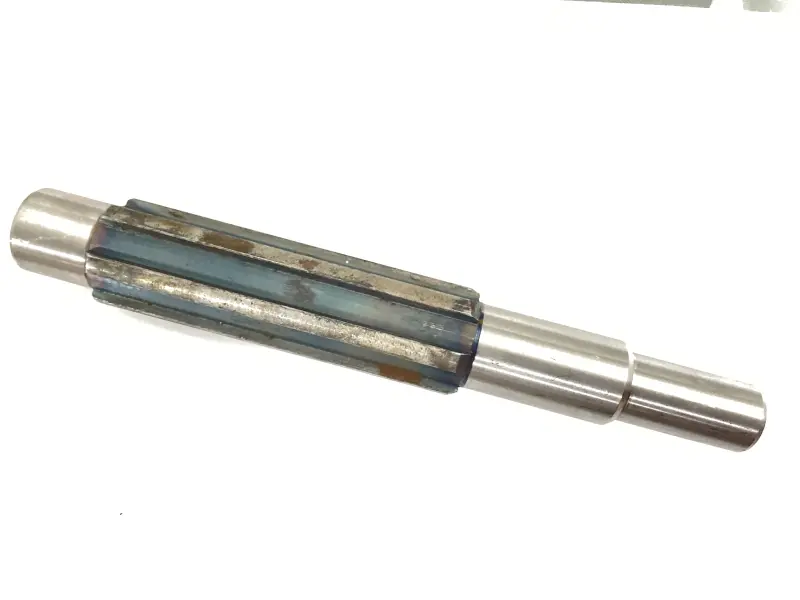

Вал має ступінчасту циліндричну форму. Конструкція включає видовжену ділянку з поздовжніми шліцами та гладкі кінцеві частини різних діаметрів. Шліцьове сполучення передає обертальне зусилля, а циліндричні ступені розміщуються у відповідних посадкових місцях редуктора. Розташування переходів між діаметрами також має значення: від нього залежить положення деталі відносно суміжних компонентів після складання.

Стан такого вала оцінюють разом із деталями, що з ним контактують. Підставою для розбирання та перевірки можуть бути збільшений кутовий люфт, сторонній стукіт, підклинювання або нерівномірна робота редуктора. На демонтованій деталі перевіряють цілісність шліців, відсутність зім’ятих крайок, викривлення, глибоких слідів виробітку та пошкоджень гладких посадкових поверхонь. Якщо продовжувати користуватися дефектним валом, належно виставити сполучення не вдасться, тому під час ремонту варто перевірити все місце встановлення.

Як підібрати вал

Назва техніки сама по собі не замінює звіряння конструкції: мотоблоки та перехідні редуктори мають різні виконання. Перед замовленням зіставте стару деталь із цією позицією за основними ознаками:

• призначення: вал має належати саме до приводу перехідного редуктора мотоблока;
• загальна геометрія: порівняйте довжину, послідовність ступенів і розташування переходів між діаметрами;
• шліцьова ділянка: мають збігатися її профіль, кількість шліців, зовнішній діаметр і робоча довжина;
• посадкові зони: перевірте діаметри та довжину гладких ділянок, форму торців і положення опорних плечей;
• суміжні деталі: переконайтеся, що їхні посадки не розбиті та не мають пошкоджень, які завадять правильному встановленню нового вала.

Розміри зручно знімати зі старого вала після очищення поверхонь від забруднень і залишків мастила. Для діаметрів використовуйте вимірювальний інструмент, а не приблизне порівняння. Якщо попередня деталь істотно деформована, додатково орієнтуйтеся на посадкові місця розібраного редуктора та технічну документацію конкретної модифікації мотоблока. Не переносьте розміри із зовні подібного редуктора: відмінність навіть однієї посадкової ділянки може зробити деталь непридатною.

Встановлення та перевірка після ремонту

Перед монтажем очистьте місце встановлення й огляньте всі контактні поверхні. Вал має входити в передбачені посадки без перекосу; удари та примусове запресовування за явної невідповідності неприпустимі. Шліци суміщають за профілем, не пошкоджуючи їхні крайки. Мастило, послідовність складання, регулювання та затягування кріплень виконують за вимогами настанови для конкретного редуктора, адже ці умови залежать від його виконання.

Після складання механізм спочатку провертають вручну та перевіряють вільний хід, відсутність заїдань і помітного люфту. Вал DIGGER підходить для цільового ремонту приводу перехідного редуктора лише за повного збігу посадкової геометрії. Ретельне звіряння старої деталі до встановлення зменшує ризик повторного розбирання та допомагає повернути механізму рівномірне передавання обертання.
