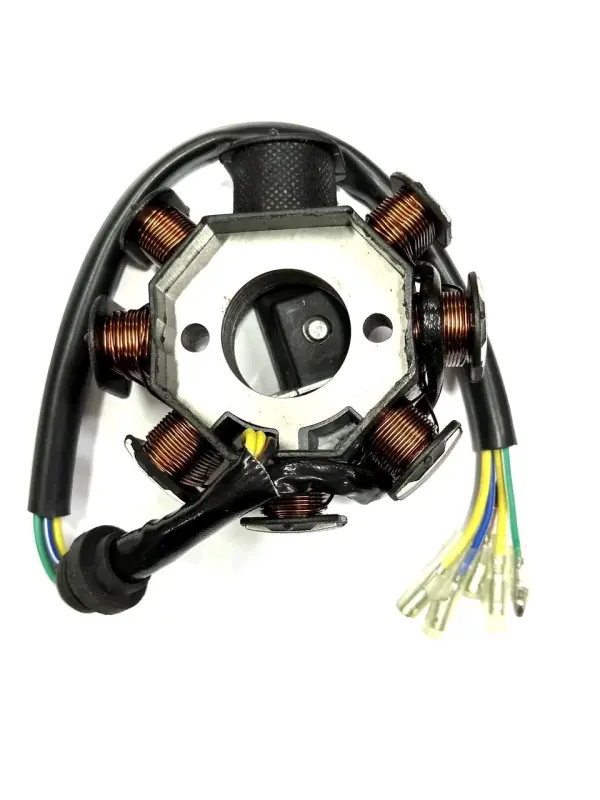

Статор генератора 4T CB/CG 150/200 під 2 болти

Статор генератора 4T CB/CG 150/200 під 2 болти

Статор призначений для системи генератора чотиритактних мотоциклів з позначенням CB/CG 150/200. Це нерухома частина вузла з обмотками: вона встановлюється поруч із ротором і бере участь у виробленні електроенергії для штатної електросистеми мотоцикла. Деталь розрахована на кріплення двома болтами, тому для заміни необхідний збіг посадкової схеми.

Вузол виконаний як статорна пластина з обмотками та виведеним дротовим джгутом. Така конструкція зручна під час ремонту генератора: не потрібно окремо добирати обмотки або відновлювати стару пластину, якщо діагностика вказала на несправність статора. Під час установлення новий вузол займає штатне місце в кришці двигуна та підключається до штатної проводки техніки.

Позначення CB/CG 150/200 допомагає звузити пошук запчастини, проте його недостатньо для вибору без звіряння. Мотоцикли одного об’єму можуть відрізнятися роком випуску, виконанням двигуна, розташуванням виводів і електричною схемою. Перед замовленням порівняйте замінювану деталь із товаром: розміщення двох кріпильних отворів, форму центральної частини, конфігурацію дротового джгута та роз’ємів. Особливо важливо переконатися, що попередній статор також кріпиться на два болти — версія з іншою кількістю точок кріплення не є взаємозамінною.

Переваги:

• призначений для генераторної системи 4T CB/CG 150/200;
• кріплення під два болти;
• статорна пластина з обмотками та дротовим джгутом в одному вузлі;
• підходить для планової заміни деталі під час ремонту електрообладнання;
• допомагає відновити штатну конфігурацію генератора за умови точного збігу зі встановленою запчастиною.

Що перевірити перед заміною

Спочатку зіставте маркування двигуна та конструкцію знятого статора. Перевірте не лише кріплення, а й розташування кабелю, спосіб його виходу з кришки, типи роз’ємів і кількість проводів для підключення. Якщо на мотоциклі раніше змінювали кришку генератора, проводку, регулятор або двигун, орієнтуйтеся насамперед на фактично встановлену деталь. Це дає змогу підібрати статор без доробки кріплення та уникнути помилки між зовні схожими версіями для CB/CG.

Перед монтажем варто оглянути посадкове місце та стан проводки, а після встановлення акуратно прокласти джгут штатним маршрутом, не допускаючи його затискання деталями двигуна. Статор генератора під 2 болти є практичним рішенням для ремонту мотоцикла CB/CG 150/200, коли конфігурація старого вузла й електричні підключення повністю збігаються.
