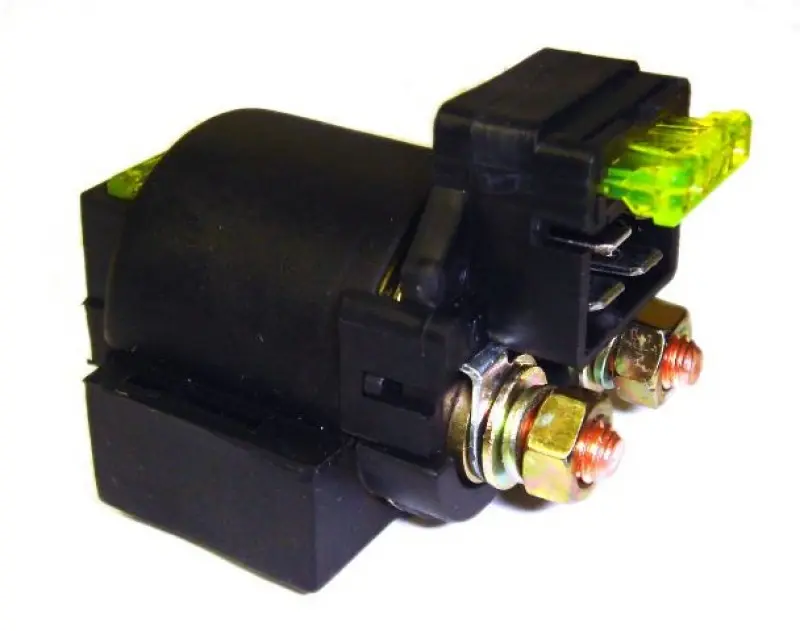

Реле електростартера STAR Zongshen, Lifan 125/150 із запобіжником

Реле електростартера STAR Zongshen, Lifan 125/150 із запобіжником

Реле STAR призначене для системи електричного запуску мотоциклів Zongshen і Lifan із двигунами об’ємом 125 та 150 см³. Після натискання кнопки запуску воно з’єднує акумулятор зі стартером і передає струм, необхідний для прокручування двигуна. Деталь встановлюють замість несправного штатного вузла пускового кола.

Реле має компактний корпус із кріпильним елементом для встановлення у передбаченому місці. Силова частина пускового кола під’єднується до контактних виводів, а керувальна частина електросистеми — через окремий роз’єм. У конструкції також передбачений запобіжник, тобто реле та захисний елемент поєднані в одному вузлі. Під час заміни це важлива ознака: виконання без запобіжника або з іншим розташуванням підключень може не відповідати проводці конкретного мотоцикла.

Деталь застосовується на заявлених моделях Lifan LF125 і LF150, Zongshen ZS125 та ZS150. До переліку сумісних моделей також належать Viper V150A Street і Viper ZS150A/V150A. Позначення 125/150 вказує на застосування з відповідними двигунами, але збіг лише за робочим об’ємом не гарантує правильного встановлення. У різних виконаннях мотоциклів можуть відрізнятися керувальний роз’єм, силові виводи, кріплення та прокладання проводів. Тому перед купівлею реле потрібно зіставити зі знятою деталлю.

Коли варто замінити реле

Заміна потрібна, якщо після натискання кнопки електростартер не отримує живлення, запуск спрацьовує нестабільно або перевірка пускового кола вказує на несправність саме цього вузла. Водночас відсутність реакції стартера може мати й іншу причину. Схожі ознаки виникають через розряджений чи несправний акумулятор, поганий контакт маси, пошкодження проводки, несправність кнопки запуску або запобіжника. Перед замовленням запчастини слід перевірити живлення та з’єднання, щоб не замінювати справне реле.

Що перевірити перед купівлею

• наявність запобіжника в конструкції встановленого вузла;
• форму керувального роз’єму та його відповідність штатній проводці;
• кількість, розташування й виконання силових контактних виводів;
• спосіб кріплення корпусу на мотоциклі;
• довжину проводки до передбаченого місця встановлення;
• застосовність для конкретної моделі та виконання електросистеми.

Спочатку переконайтеся, що для ремонту потрібне саме реле електростартера. Це не реле заряджання, не регулятор напруги й не сам електростартер. Для точного підбору порівняйте нову деталь із демонтованою за конструкцією, роз’ємом, виводами та кріпленням. Якщо ці елементи відповідають один одному, вузол можна встановити без зміни передбаченої схеми підключення.

Встановлення та перевірка

Перед початком монтажу живлення мотоцикла від’єднують. Підключення переносять зі старого вузла послідовно й обережно, зберігаючи їх правильне розташування. Контактні поверхні мають бути чистими, а силові з’єднання — надійно затягнутими. Корпус закріплюють у штатному місці, не допускаючи натягування проводів біля виводів і керувального роз’єму.

Не встановлюйте замість штатного запобіжника елемент із невідомим номіналом: параметри захисту повинні відповідати електричній схемі мотоцикла. Також не варто переробляти роз’єми чи довільно змінювати пускове коло заради монтажу невідповідної деталі. Після встановлення перевірте надійність кріплення, правильність усіх підключень і роботу електричного запуску. Реле STAR стане доречною заміною під час ремонту системи електропуску сумісного мотоцикла, якщо потрібен вузол із силовими виводами, керувальним роз’ємом і запобіжником.
